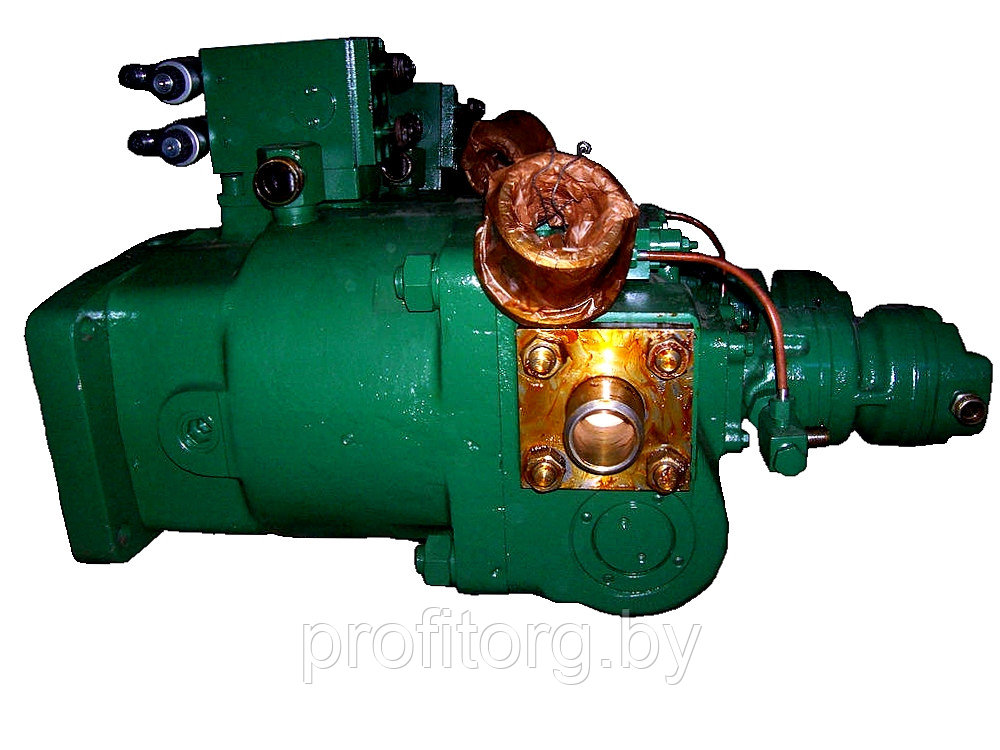

Насос аксиально-поршневой УНА6-ЭР450/200

Общие сведения

     Регулируемые аксиально-поршневые насосы типа УНА... .../... предназначены для нагнетания рабочей жидкости под давлением до 20 МПа в гидросистемы различных машин и агрегатов, где требуется переменная по величине и направлению подача.

     В зависимости от вида управления подачей насосы имеют следующие исполнения:

          С, СР - со следящим гидравлическим механизмом регулирования подачи. Для исполнения "С" подача на одной полости;

          Э, ЭР - с механизмом электрогидравлического регулирования подачи. Для исполнения "Э" настройка подач - на одной полости.

Состав насоса

     Насос аксиально-поршневой регулируемый состоит из следующих узлов:

          аксиально-поршневого насоса высокого давления;

          механизма регулирования подачи;

          вспомогательного насоса низкого давления.

Пример обозначения насоса УНА6-ЭР-450/200-2.УХЛ4

УНА - унифицированный насос аксиально-поршневой;

6 - шестой габарит изделия;

ЭР - регулируемый электрогидравлический механизм изменения рабочего объема, с реверсом подачи, с клапанной коробкой на входе;

450 - рабочий объем, см³;

20 - номинальное давление, МПа;

2 - двухпоточный вспомогательный насос;

УХЛ - климатическое исполнение "умеренно-холодный климат";

4 - категория размещения по ГОСТ 15150-69.

Структурная схема обозначения насоса

Основные технические параметры насосов

Габаритные и присоединительные размеры насосов типа УНА4-...-125/32
