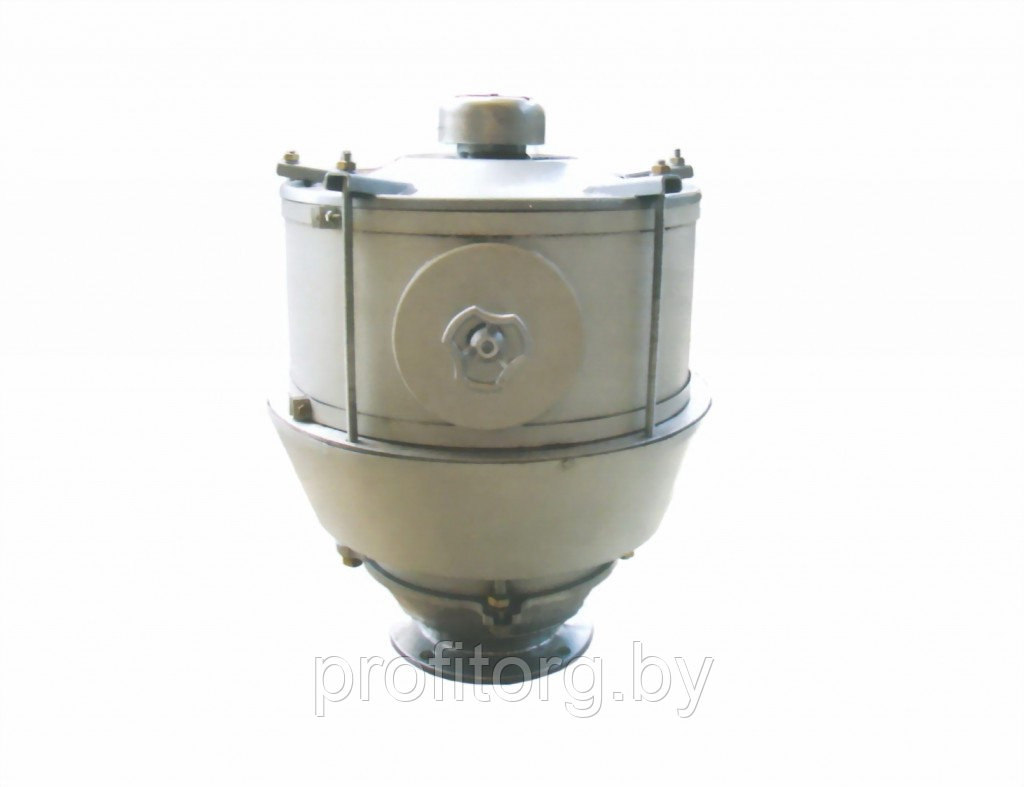

Клапан не примерзающий дыхательный мембранный НДКМ
Цену уточняйте
- Под заказ
- Оптом и в розницу
Отправка с 22 декабря 2024- +375 (17) 388-10-07
Заказ только по телефону
Клапаны не примерзающие дыхательный НДКМ предназначены для герметизации газового пространства резервуаров с нефтью и нефтепродуктами и регулирования давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения нефтепродуктов и уменьшения загрязнения окружающей среды.
Клапаны НДКМ устанавливаются на монтажный патрубок на крыше резервуара через присоединительный фланец переходника. Для защиты от прямого воздействия атмосферных осадков и ветра клапан имеет крышку и четыре козырька для вакуумных клапанов.
По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении У категории размещения 1 по ГОСТ 15150-69.
Пример обозначения при заказе: НДКМ-100 У1 ТУ 3689-065-10524112-2004
где: 100 — условный проход клапана, мм;
У1 — климатическое исполнение.
| Технические характеристики | |||||
|
Наименование параметров |
НДКМ - 100 |
НДКМ - 150 |
НДКМ - 200 |
НДКМ - 250 |
|
|
Диаметр условного прохода присоединительного патрубка DN |
100 |
150 |
200 |
250 |
|
|
Давление срабатывания, Па (мм вод.ст.) |
1372-1569 (140-160) |
1569-1667 (160-170) |
|||
|
Вакуум срабатывания в пределах, Па (мм вод.ст.) |
157-196 (16-20) |
177-198 (18-20) |
|||
|
Пропускная способность (по воздуху), м³/ч |
200 |
500 |
900 |
1500 |
|
|
Присоединительные размеры, мм, не более |
диаметр D |
300 |
510 |
610 |
|
|
высота H |
600 |
850 |
900 |
||
|
D1 |
170 |
225 |
280 |
335 |
|
|
d |
18 |
18 |
18 |
18 |
|
|
n, шт |
8 |
8 |
8 |
8 |
|
|
Масса, кг, не более |
25 |
50 |
55 |
77 |
|
