Устройство заземления автоцистерн УЗА-М-24В

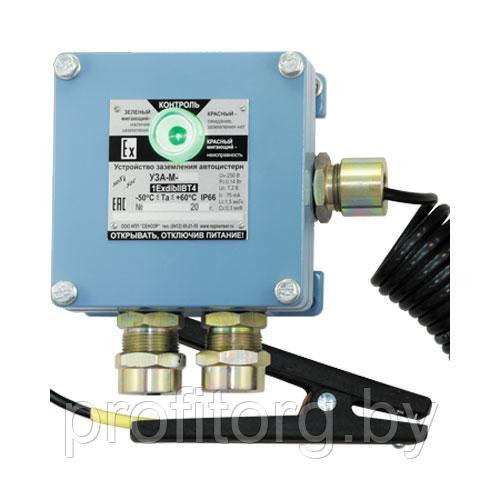

Устройство заземления представляет собой литой взрывозащищенный корпус из алюминиевого сплава с антикоррозионным покрытием, с индикатором на лицевой стороне. Индикатор имеет угол обзора 180° в вертикальной и горизонтальной плоскостях, и позволяет проводить визуальный контроль состояния цепи заземления заземляемого объекта по цвету свечения индикатора.

С правой стороны блока находится кабельный ввод для подключения заземляющего проводника.

Снизу устройства располагаются кабельные вводы, для подачи питания и подключения исполнительных устройств или контроллеров управления операцией слива – налива.

Устройство заземления определяет сопротивление между контактами клещей заземления и, в случае если сопротивление находится в допустимом диапазоне, переключает реле. Индикатор состояния на корпусе устройства заземления отображает режим работы и состояние цепи заземления: красный цвет – ожидание подключения; мигающий зеленый цвет – сопротивление цепей заземления находится в исправном состоянии.

Измерение сопротивления цепи заземления производится на переменном напряжении, что исключает образование окисления при повышенной влажности и нарушение контакта между объектом заземления и клещами заземления.

Технические характеристики:

• Исполнение: 24В
• Напряжение питания / потребляемая мощность: от 12 до 32 В (DC) / 2 Вт
• Угол обзора светодиода индикатора, град, не менее: 180 (в вертикальной и горизонтальной плоскостях)
• Коммутирующая способность реле: 5 А, 250 В
• Степень защиты по ГОСТ 14254: IP66
• Маркировка взрывозащиты (индикатор): 1ExdiIIBT4
• Температура окружающей среды, °C: от -50 до +60
