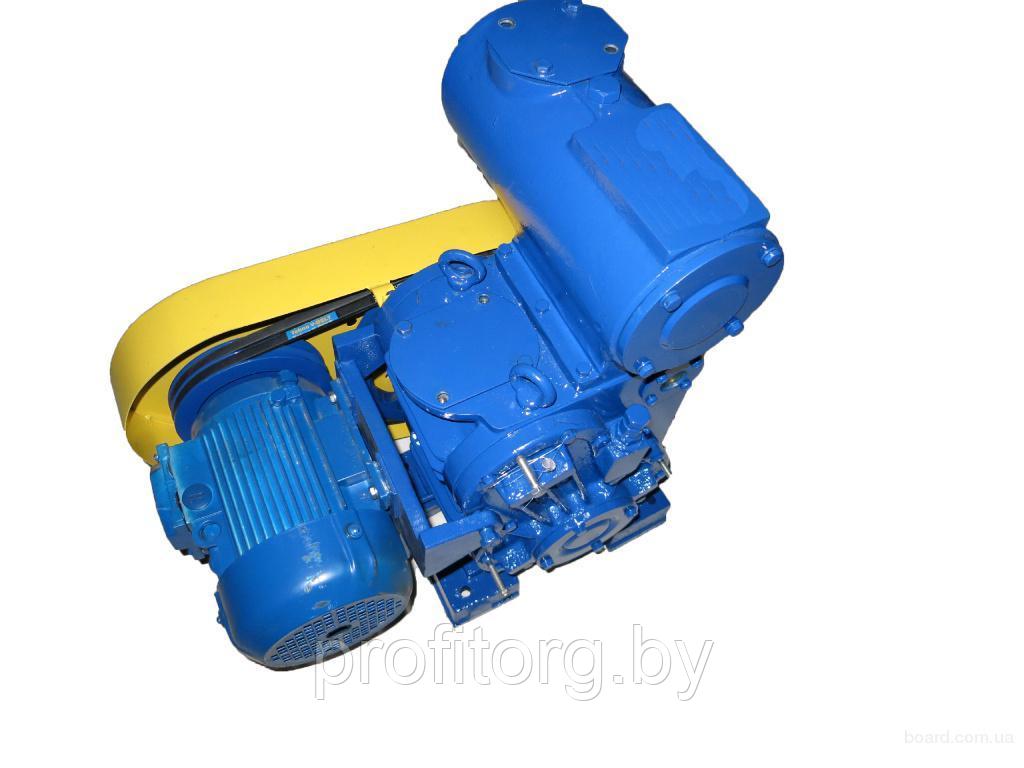

Насос АВЗ-20Д

Насос серии АВ3-20Д предназначен для откачки не агрессивных газов, пара, воздуха, парогазовой смеси и других газообразных веществ, которые прошли предварительную очистку от механических примесей и влаги.

Золотниковые вакуумные агрегаты АВ3-20Д находят широкое использование в сфере производства:

• чистых материалов;
• пленок и покрытий;
• сварных и паяных соединений;
• электровакуумных приборов;
• медицинских и бактериологических препаратов;
• создания разрежения в камерах.

Насосные агрегаты этой серии не пригодны для перекачки агрессивных сред. Это связано с возможностью протекания химической реакции между рабочей средой, материалом насоса и смазочными веществами.

Схема насоса АВ3-20Д

Конструктивные особенности насосов АВ3-20Д

В состав насосного агрегата АВ3-20Д входит:

• насос;
• электродвигатель;
• клиноременная передача
• масло в комплекте

Насос имеет двухступенчатую конструкцию с последовательными камерами. Проточную часть насоса изготавливают из стали или серого чугуна. Уплотнение вала – манжетного типа. В качестве основы для монтажа насоса служит рама или фундаментная плита. Вакуумное масло ВМ-1 рекомендовано производителем в качестве рабочей жидкости. Его использование обеспечит достижение паспортных показателей глубины вакуума. Смазка манжет, подшипников и подача масла в насос происходит по принципу самотека из маслокамер через заборные трубки и отверстия в корпусе. Для контроля за уровнем масла в камерах предназначены специальные смотровые окна в корпусе насосного агрегата.
