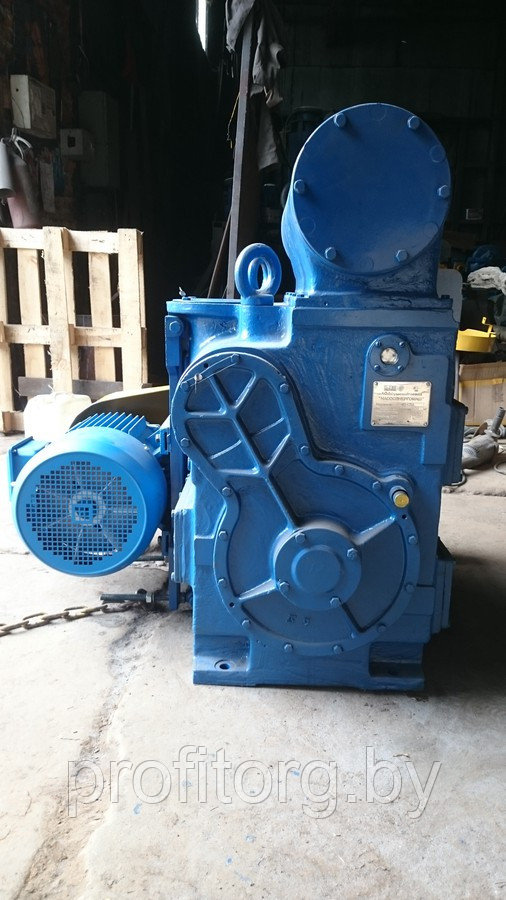

Насос АВЗ-125Д

Общие сведения

Насос вакуумный золотниковый двухкамерный модификации АВЗ-125Д используется для откачки воздуха, неагрессивных газов, паров и парогазовых сред, заранее очищенных от капельной влаги и механических частиц из непроницаемых вакуумных систем в не перемещаемых установках стоящих в производственных помещениях при температуре окружающей среды 10-35 градусов.

Насос АВЗ-125Д запрещено использовать для взрывоопасных, отравляющих газов, паров и смесей вступающих в реакцию со смазочными веществами и разъедающих черные металлы. Насос АВЗ-125Д нельзя использовать для перекачки газа или пара из одной емкости в другую.

Насос АВЗ-125Д используется в производстве для получения чистых материалов, тонких пленок, тонких пленок, покрытий, качественных сварных соединений. Так же насос используют для изготовления электровакуумных приборов, микробиологических препаратов, а так же для создания предварительного разрежения в высоковакуумных установках.

Устройство АВЗ-125Д

Насос состоит из корпуса, в котором находятся клапанная и роторные камеры, каналы подвода и отвода рабочих паров,газов и смесей. В роторных камерах установлены плунжеры с хвостовиками на экценриковом валу. Охлаждение - воздушное. Рабочая жидкость-вакуумное масло ВМ-1. Предельная температура рабочей жидкости 80 градусов.


Принцип работы АВЗ-125Д

При вращающем эксцентрике золотник сжимает имеющийся в роторной камере газ или пар, который посредством выпускных клапанов выходит в трубопровод, а далее в атмосферу. Чтобы избежать конденсации паров воды в камеру сжатия через газобалластный механизм впускается балластный газ.

Вакуумный насос АВЗ-125Д широко применяется в медицинской, фармацевтической и электронной промышленностях, а также при строении электровакуумных приборов, создании чистых материалов, тонких покрытий и пленок


Технические характеристики насоса АВЗ-125Д

Марка агрегата	Быстрота действия, л/с	Ост. давл., мм рт. ст.	Мощность дв., кВт/ об/мин	Кол-во масла на 1 запр. не менее, л.	Габариты, мм	Масса, кг
АВ3-125Д	125	0,005	15/ 1500	20,0	1070x875x105	920
