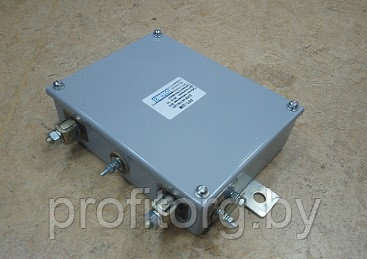

Реле-регулятор напряжения РРТ-32М

Регулятор напряжения РРТ-32М изготавливается для нужд народного хозяйства, а также для поставок на экспорт в качестве комплектующих изделий для ремонтных целей. Регулятор выполнен на электронных элементах и не содержит электромеханических узлов. РРТ-32М предназначен для автоматического регулирования напряжения в заданных пределах в системах электрооборудования совместно с генератором Г-731А (Г-731). Регулятор поддерживает постоянное номинальное напряжение 28В на выводах генератора при изменениях его частоты вращения и тока нагрузки. Дополнительно, регулятор РРТ-32М обеспечивает ограничение тока нагрузки генератора, электронную защиту выходного транзистора регулятора от коротких замыканий по цепи вывода "Ш".

ОСНОВНЫЕ ПАРАМЕТРЫ
Номинальное напряжение..........................................-24В
Регулируемое напряжение с подключенными аккумуляторными
батареями при температуре окружающей среды (25±10)*С............(27,0-29,0)В
Номинальный ток в цепи вывода Ш.................................4А
Ток срабатывания защиты по цепи вывода Ш........................(5,0-6,0)А
Ток ограничения нагрузки генератора.............................(37,0-54,0)А
Масса...........................................................не более 1,5кг

ХАРАКТЕРИСТИКИ
Регулятор сохраняет работоспособность при изменении температуры окружающей среды от минус 40*С до плюс 55*С, а также после пребывания в неработающем состоянии при температуре окружающей среды минус 60*С.
Регулятор устойчив к воздействию относительной влажности до 98% при температуре (40±2)*С.
Качество гальванических покрытий соответствует ГОСТ 9.301-86.
Регулятор относится к ремонтируемым и восстанавливаемым изделиям группы 2 вида 1 по ГОСТ 27.003-90.

КОМПЛЕКТНОСТЬ
Регулятор РРТ-32М - 1шт
Паспорт - 1шт.

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ.
Вывод "Б" регулятора подключается к "+" аккумуляторной батареи.
Вывод "+Я" регулятора подключается к якорю генератора.
Вывод "Ш" регулятора подключается к обмотке возбуждения генератора.
Вывод "М" регулятора подключается к общему проводу (массе).

ВНИМАНИЕ!!!!
Установка и замена РРТ-32М производится при отключенной аккумуляторной батарее. Категорически запрещается включать регулятор в систему электрооборудования без подключения к клемме "М" регулятора.
