Основные | |
Минимальное рабочее давление | 0.0 (бар) |
Максимальное рабочее давление | 100.0 (бар) |
Минимальная рабочая температура | 0.0 (град.) |
Максимальная рабочая температура | 300.0 (град.) |
Тип присоединения | Штуцерное |
Описание

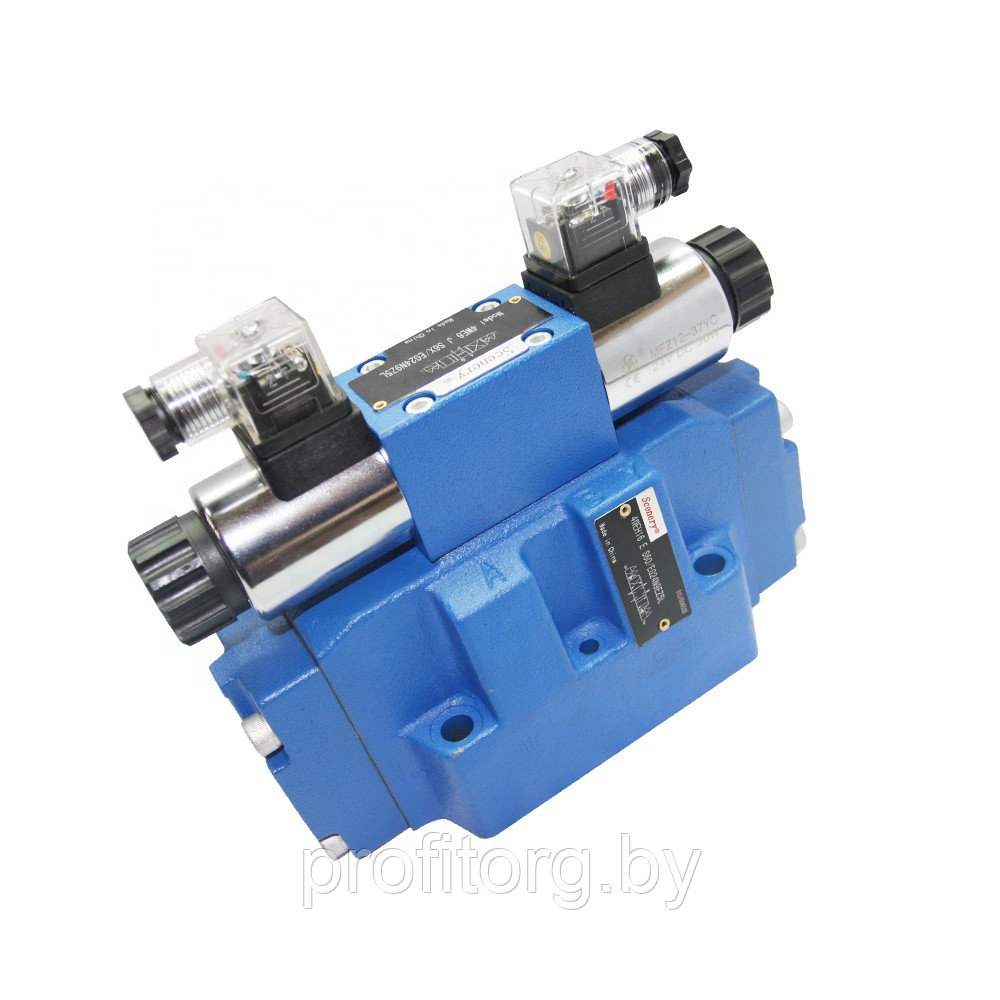

Гидрораспределители с гидравлическим и электрогидравлическим управлением WEH25, WH25 (российский аналог гидрораспределитель 1Р203) золотникового типа применяются в станочном гидроприводе с максимальным расходом до 650 л/мин и давлением до 350 бар.
При электрогидравлическом управлении в качестве управляющего золотника используется 4WE6 J (34 сх) для трехпозиционных распределителей, 4WE6 D (574 сх) для двухпозиционных (кроме схем с двухсторонним управлением).
Для гидрораспределителей типа WEH25 существует 4 варианта подвода потока управления и слива управляющего золотника (см.ниже). При заказе нужно указывать нужный вариант гидравлической системы управления.
Возврат золотника в центральное положение может осуществляться пружинами или гидравлическим давлением. Выбор типа возврата золотника определяется необходимой мощностью переключения (см. таблицу ниже)
Гидрораспределтели типа WEH25 аналогичны распределителям 1Р203, 2Р203, Р202, РХ20.
Технические характеристики:
Характеристика |
WEH25 |
HWEH25 |
Рабочее давление, макс. порты P,А,В, Мпа |
28 |
35 |
Рабочее давление, макс. Порт Т, Мпа |
10 |
10 |
Рабочее давление, макс. Порт Y, Мпа |
10 |
10 |
Минимальное давление управления, Мпа |
1,3 |
1,3 |
Рабочая жидкость |
минеральное масло, эфир фосфор. Кислоты |
минеральное масло, эфир фосфор. Кислоты |
Температура рабочей жидкости |
-20С-70С |
-20С-70С |
Вязкость, мм2/с |
2,8-380 |
2,8-380 |
Защита |
IP65 |
IP65 |
Масса с одним соленоидом, кг |
17,6 |
17,6 |
Масса с двумя соленоидами, кг |
18 |
18 |
Масса WH25, кг |
16,5 |
16,5 |
Требование к чистоте рабочей жидкости |
Не ниже девятого класса по NAS1638 |
Не ниже девятого класса по NAS1638 |
Структура условного обозначения гидрораспределителей 4WEH25, номера схем распределения потока:
Присоединение потока управления:
Yuken |
Rexroth |
ГОСТ |
Усл.обозначение |
|
- |
- |
АЛ1 |
|
подвод от независимого потока, слив независимый |
X |
T |
АЛ2 |
|
подвод от независимого потока, слив соединен с общим сливом |
Y |
E |
АЛ3 |
|
подвод от основного потока, слив независимый |
XY |
ET |
АЛ4 |
|
подвод от основного потока, слив соединен с общим сливом |
Расходные характеристики гидрораспределителей 4WEH25 (измерены при v = 41 мм2/с и t = 50 °C)
Золотн. |
Перекл. положение |
|||
|
P–A |
P–B |
A–T |
B–T |
E |
1 |
1 |
1 |
3 |
F |
1 |
4 |
3 |
3 |
G |
3 |
1 |
2 |
4 |
H |
4 |
4 |
3 |
4 |
J |
2 |
2 |
3 |
5 |
L |
2 |
2 |
3 |
3 |
M |
4 |
4 |
1 |
4 |
P |
4 |
1 |
1 |
5 |
Q |
2 |
2 |
3 |
5 |
R |
2 |
1 |
1 |
– |
U |
2 |
1 |
1 |
6 |
V |
4 |
4 |
3 |
6 |
W |
1 |
1 |
1 |
3 |
T |
3 |
1 |
2 |
4 |
Обозначение соленоидов гидрораспределителей
1. При перемещении золотника от магнита "а" происходит соединение каналов Р— > A, B— > T
2. При перемещении золотника от магнита "b" происходит соединение каналов Р— > B, A— > T
Мощность переключения для гидрораспределителей WEH25 с односторонним управлением
Допустимый расход qV , л/мин. |
Подпорн. золотник необход. при X = внутри |
|||||
Золотник |
Рабочее давление pmax, бар |
|||||
|
70 |
140 |
210 |
280 |
350 |
|
возврат основного золотника — пружинный 1) |
||||||
C, D, K, Z, Y |
700 |
700 |
700 |
700 |
650 |
Золотники C в общем, Z прим. до 180 л/мин. |
возврат основного золотника — пружинный 2) |
||||||
C |
700 |
700 |
700 |
700 |
650 |
|
D, Y |
700 |
650 |
400 |
350 |
300 |
|
K |
700 |
650 |
420 |
370 |
320 |
|
Z |
700 |
700 |
650 |
480 |
400 |
|
возврат основного золотника — давлением |
Золотник HC в общем, HZ прим. до 180 л/мин. |
|||||
HC, HD, HK, |
700 |
700 |
700 |
700 |
700 |
|
HZ, HY |
700 |
700 |
700 |
700 |
700 |
|
HC../O.. |
700 |
700 |
700 |
700 |
700 |
|
HD../O.. |
700 |
700 |
700 |
700 |
700 |
|
HK../O.. |
700 |
700 |
700 |
700 |
700 |
|
HZ../O.. |
700 |
700 |
700 |
700 |
700 |
|
HC../OF.. |
700 |
700 |
700 |
700 |
700 |
|
HD../OF.. |
700 |
700 |
700 |
700 |
700 |
|
HK../OF.. |
700 |
700 |
700 |
700 |
700 |
|
HZ../OF.. |
700 |
700 |
700 |
700 |
700 |
Мощность переключения для гидрораспределителей WEH25 с двухсторонним управлением
Допустимый расход qV , л/мин. |
Подпорн. золотник необход. при X = внутри |
|||||
Золотник |
Рабочее давление pmax, бар |
|||||
|
70 |
140 |
210 |
280 |
350 |
|
центрирование — пружинами |
||||||
E, L, M, Q, U, W |
700 |
700 |
700 |
700 |
650 |
Золотники F, G, H, P и Т в |
G, T |
400 |
400 |
400 |
400 |
400 |
|
F |
650 |
550 |
430 |
330 |
300 |
|
H |
700 |
650 |
550 |
400 |
360 |
|
J |
700 |
700 |
650 |
600 |
520 |
|
P |
650 |
550 |
430 |
330 |
300 |
|
V |
650 |
550 |
400 |
350 |
310 |
|
R |
700 |
700 |
700 |
650 |
580 |
|
центр. — давл. (при мин. управл. давлении 18 бар) |
||||||
E, F, H, J |
700 |
700 |
700 |
700 |
650 |
|
L, M, P, Q |
700 |
700 |
700 |
700 |
650 |
|
R, U, V, W |
700 |
700 |
700 |
700 |
650 |
|
G, T |
400 |
400 |
400 |
400 |
400 |
|
управляющшее давление > 30 бар |
||||||
G, T |
700 |
700 |
700 |
700 |
650 |
Указанные значения расходов достижимы, если управляющее давление не менее 13 бар.
Указанные значения расходов являются граничными, которые могут быть переключены с помощью возвратной пружины при падении управляющего давления.
Переналадка гидравлической системы управления гидрораспределителей с электрогидравлическим управлением WEH25
1. Для переналадки гидрораспределителя WEH25 на подвод давления от внутреннего/внешнего потока следует
снять крышку со стороны канала А и извлечь (для объединения потока) или установить (для разделения) пробку 2.
2. Для объединения слива управления с общим сливом, нужно извлечь пробку 1 из канала Т, для разделения - установить.
Габаритные размеры гидрораспределителей типа 4WEH25 с магнитами постоянного тока, квадратными разъемами
Габаритные размеры гидрораспределителей золотниковых типа 4WEH25 с магнитами постоянного тока, прямым подключением (клеммная коробка)
Размер монтажной поверхности для золотниковых распределителей стыкового монтажа Ду20 типа 4WEH16, 4WH16 по ГОСТ26890-86 , CETOP , ISO 4401 , DIN 24 340
Основные | |
---|---|
Страна производитель | Россия |
Состояние | Новое |
Пользовательские характеристики | |
Производитель | ОАО "Гидроаппарат" |
- Цена: Цену уточняйте
