Клапаны Swagelok

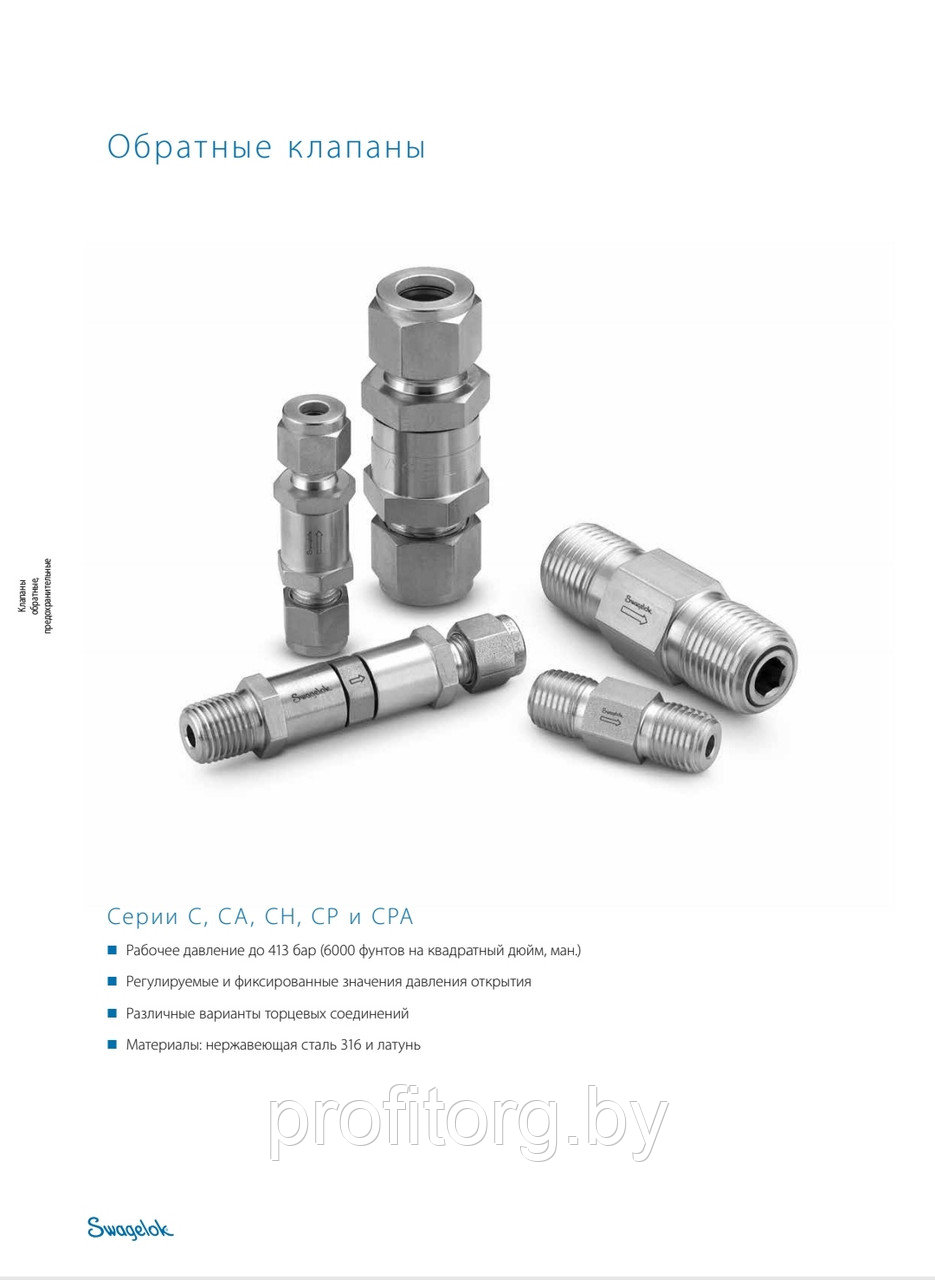

Серии C, CA, CH, CP и CPA ■ Рабочее давление до 413 бар (6000 фунтов на квадратный дюйм, ман.) ■ Регулируемые и фиксированные значения давления открытия ■ Различные варианты торцевых соединений ■ Материалы: нержавеющая сталь 316 и латунь Обратные клапаны—серии C, CA, CH, CP и CPA 563 обратные, Клапаны предохранительные Характеристики Серия CРA Серия CA Серия CР Серия СН Полностью зафиксированное уплотнительное кольцо Регулируемая пружина Давление открытия устанавливается регулируемым винтом Компактный монолитный корпус Стопорный винт фиксирует установку Полностью зафиксированное уплотнительное кольцо Регулируемая пружина Давление открытия устанавливается регулируемым винтом Стопорный винт фиксирует установки Компактный монолитный корпус Полностью зафиксированное уплотнительное кольцо Тарелка с приклеенным уплотнением из эластомера Упор тарелки Уплотнительное кольцо герметизирует соединение обеих частей корпуса Опорное кольцо удерживает уплотнительное кольцо на месте Содержание Характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 563 Технические данные . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 564 Номинальные параметры давления/температуры . . . . . . . . . . . . 564 Значения давления отрытия и давления повторного закрытия . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 565 Используемые материалы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 566 Параметры расхода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 568 Испытания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 571 Очистка и упаковка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 571 Информация по размещению заказа и габариты . . . . . . . . . . . . . . . 572 Варианты исполнения и вспомогательные принадлежности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 575 Ремонтные комплекты........................................... 576 Фиксированные значения давления открытия от 0,03 до 1,8 бара (от 1/3 до 25 фунтов на кв. дюйм) Регулируемые значения давления открытия от 0,21 до 41,4 бара (от 3 до 600 фунтов на кв. дюйм) Уплотнительное кольцо герметизирует соединение обеих частей корпуса Тарелка Пружина Серия C 564 Обратные и предохранительные клапаны Клапаны обратные, предохранительные Технические данные Давление открытия — это значение давления на входе, при котором возникают первые признаки потока (устойчивый поток пузырьков). Давление повторного закрытия — это давление, при котором признаки потока отсутствуют. Обратное давление — разница между давлением на входе и на выходе.  У клапанов, которые не срабатывали в течение определенного периода времени, давление первого открытия может быть выше, чем установленное значение давления открытия. Серия C (12C и 16C) Значения даны для клапанов из нержавеющей стали марки 316 с уплотнительными кольцами из фтороуглерода FKM и для клапанов из латуни с уплотнительными кольцами из материала Buna N. Материал Нерж. сталь 316 Латунь Температура, °C (°F) Рабочее давление, бары (фунты на кв. дюйм, ман.) От –23 (–10) до 37 (100) 93 (200) 121 (250) 148 (300) 190 (375) 137 (2000) 118 (1715) 112 (1630) 106 (1545) 99,9 (1450) 103 (1500) 89,5 (1300) 82,6 (1200) — — Серия СН Значения даны для уплотнений из фтороуглерода FKM. Более подробная информация по номинальным параметрам давления для клапанов с торцевыми трубными фитингами приводится в Справочнике по трубкам компании Swagelok (MS-01-107R4), на стр. 202. ➀ Номинальные параметры давления могут быть ограничены типом торцевого соединения. См. раздел Габариты на стр. 573. Номинальные параметры давления/ температуры Серии C (2C, 4C, 6C и 8C), CA, CP и CPA Значения даны для клапанов из нержавеющей стали марки 316 с уплотнительными кольцами из фтороуглерода FKM и для клапанов из латуни с уплотнительными кольцами из материала Buna N. Материал Нерж. сталь 316 Латунь Температура, °C (°F) Рабочее давление, бары (фунты на кв. дюйм, ман.)➀ От –23 (–10) до 37 (100) 93 (200) 121 (250) 148 (300) 190 (375) 206 (3000) 177 (2575) 168 (2450) 160 (2325) 150 (2185) 206 (3000) 179 (2600) 165 (2405) — — ➀ Для снижения вероятности смещения уплотнительного кольца в системах, где случаются скачки давления, гидравлические удары или импульсы, со всеми клапанами серий 2С и 4С, а также с клапанами 6С и 8С с давлением открытия менее 3,5 бара (50 фунтов на кв. дюйм), по заказу могут поставляться входные уплотнения. Информация по размещению заказа приведена на стр. 572. Значения давления открытия и повторного закрытия могут быть чуть ниже диапазонов давлений, приведенных в данном каталоге. В качестве альтернативы следует рассматривать клапаны серий CH или CP. Материал Нерж. сталь 316 Серия CH4, CH8 CH16 Температура, °C (°F) Рабочее давление, бары (фунты на кв. дюйм, ман.) От –23 (–10) до 37 (100) 93 (200) 121 (250) 148 (300) 204 (400) 413 (6000)➀ 355 (5160) 338 (4910) 321 (4660) 294 (4280) 344 (5000)➀ 295 (4290) 281 (4080) 266 (3875) 245 (3560) Серия Максимальный коэффициент расхода (Cv) Номинальное давление открытия➀ бары (фунты на кв. дюйм) Максимальное обратное давление при 20 °C (70 °F), бары (фунты на кв. дюйм, ман.) Фиксированное давление открытия 2C 0,10 0,03; 0,07; 0,69 и 1,8 (1/3, 1, 10 и 25) 68,9 (1000)➁ 4C 0,47 6C 1,47 8C 1,68 13,7 (200) 12C, 16C 4,48 CH4 0,67 0,03; 0,07; 0,35; 0,69 и 1,8 (1/3, 1, 5, 10 и 25) 413 (6000)➂ CH8 1,8 CH16 4,7 344 (5000)➂ 4CP 0,35 0,03; 0,07; 0,69 и 1,8 (1/3, 1, 10 и 25) 206 (3000) 8CP 1,20 Регулируемое давление открытия CA 0,37 от 0,21 до 3,5 (от 3 до 50) от 3,5 до 10,4 (от 50 до 150) от 10,4 до 24,2 (от 150 до 350) от 24,2 до 41,4 (от 350 до 600) 4CPA 0,35 206 (3000) 8CPA 1,20 Более подробная информация по номинальным параметрам давления для клапанов с торцевыми соединениями в виде трубных обжимных фитингов представлена в Справочнике по трубкам компании Swagelok® (MS-01-107R4), на стр. 202 . ➀ Предлагаются и другие значения давления открытия. Обратитесь к своему уполномоченному представителю компании Swagelok по продажам и сервисному обслуживанию. ➁ При давлении открытия 1,8 бара (25 фунтов на кв. дюйм) максимальное обратное давление составляет 206 бар (3000 фунтов на кв. дюйм, ман.). ➂ Максимальное обратное давление может быть ограничено типом торцевого соединения. См. раздел Габариты на стр. 573. Обратные
