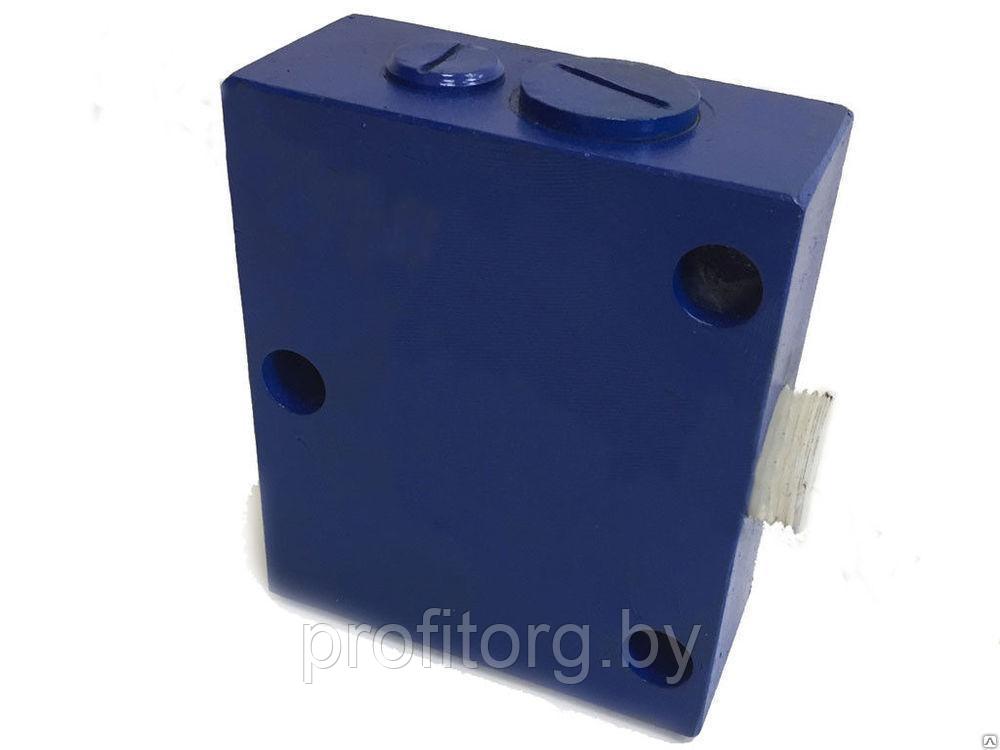

Делители потока МКД

Делители потока МКД

Цену уточняйте

  • В наличии
  • Оптом и в розницу
+375(29) 111 00 74
  • +375(17) 388 10 07

Заказ только по телефону

Делители потока МКДДелители потока МКД
Цену уточняйте
В наличии
+375(29) 111 00 74
  • +375(17) 388 10 07
  • График работы
  • Адрес и контакты
  • Производитель и гарантия
Описание
Характеристики
Информация для заказа

Принцип работы делителей потока МКД-..., МКД-С-...

Делителем потока называется клапан соотношения расходов, предназначенный для разделения одного потока рабочей жидкости на два и более равных потока независимо от величины противодавления в каждом из них. Делители потока МКД-..., МКД-С-... применяют в гидроприводах машин, в которых требуется обеспечить синхронизацию движения выходных звеньев параллельно работающих гидродвигателей, преодолевающих неодинаковую нагрузку.

Делитель потока МКД-..., МКД-С-... (см. рисунок ниже) состоит из двух нерегулируемых дросселей 1 и двух дросселей 2, проходные сечения которых могут автоматически изменяться благодаря перемещению плунжера 3. При равенстве нагрузок (F1 = F2) и площадей поршней гидроцилиндров давление P1 = P2, перепад давлений ΔP = (P3 - P4) = 0, плунжер 3 делителя занимает среднее положение, а расходы в обеих линиях одинаковые. Если нагрузка на один из любых гидродвигателей изменится, то под действием возникшего перепада давлений у плунжера делителя он начнет смещаться из среднего положения, изменяя одновременно проходные сечения дросселей 2. Перемещение прекратится, когда давления P3 и P4 выровняются. В этом положении плунжера расходы в обеих ветвях будут одинаковыми. Таким образом, поддержание равенства расходов в обеих ветвях осуществляется за счет дросселирования потока в той ветви, где гидродвигатель нагружен меньше.

Делитель потока может также быть и сумматором потока. В этом случае в подводимых к нему двух трубопроводах поддерживается постоянный расход рабочей жидкости.

Гидравлические схемы и структура условного обозначения делителя потока МКД

Принципиальная схема

Принцип работы делителей потока МКД-12/32, МКД-20/32, МКД-32/32, МКД-С-12/32, МКД-С-20/32, МКД-С-32/32
М   КД С 12 / 32   УХЛ - 4 - *


Опции

4 = категория размещения.

УХЛ = климатическое исполнение.

32 = давление номинальное 32 МПа.

Условный проход:
12 = Ду 12 мм; 32 = Ду 32 мм.
20 = Ду 20 мм;

Тип установки:
без обозначения = резьбовое;
С = стыковое.

КД = делитель потока

М = модернизированный

Гидросхемы делителя потока и сумматора потока

Гидросхема делителей потока МКД-..., МКД-С-..
Делитель
Гидросхема сумматоров потока
Сумматор

Технические характеристики делителей потока МКД-..., МКД-С-...

ПАРАМЕТР Наименование делителей потока
МКД-12/32 МКД-20/32 МКД-32/32 МКД-С-12/32 МКД-С-20/32 МКД-С-32/32
Присоединение Резьбовое Стыковое
Условный проход, мм 12 20 32 12 20 32
Расход на входе в делитель, л/мин Настройка 1 16-25 55-80 130-160 16-25 55-80 130-160
Настройка 2 10-16 40-55 100-130 10-16 40-55 100-130
Настройка 3 4-10 25-40 80-100 4-10 25-40 80-100
Рабочее давление, МПа Номинальное 32
Максимальное 33
Минимальное 1
Погрешность давление не более, % 1
Потеря давления при макс. расходе не более, МПа 1
Максимальный расход, л/мин 14 40 60 85 175 200
Масса, кг 4 6 12 4,6 5,6 15
Рабочая жидкость минеральное масло (HL, HLP) по DIN 51 524
эфир фосфорной кислоты (HFD-R)
Диапазон температур рабочей жидкости от -20 до +100 °C
Диапазон вязкости от 2,8 до 500 сСт (мм²/с)
Чистота рабочей жидкости Допустимая загрязненность рабочей жидкости класс 9 по NAS 1638. Мы рекомендуем фильтр с минимальным параметром фильтрации β ≥ 75

Габаритные и присоединительные размеры делителей потока МКД-..., МКД-С-...

Основные
Страна производительРоссия
СостояниеНовое
  • Цена: Цену уточняйте
