Блок переключения смазочный БПС
Цену уточняйте
- В наличии
- Оптом и в розницу
- +375 (17) 388-10-07
Заказ только по телефону
Описание
· Блок переключения смазочный (БПС) предназначен для подачи команды на переключение потока в одну из смазочных магистралей двухмагистральной смазочной системы концевого типа при достижении заданного давления в другойсмазочной магистрали.
· Блок переключения работает на пластичном смазочном материале с числом пенетрации не ниже 290 при температуре плюс 250С, отфильтрованном от частиц размером больше 0,25 мм, при температуре окружающей среды и смазочного материала от плюс 5 до плюс 400С.
· Климатическое исполнение и категория размещения блоков переключения по
ГОСТ 15150-69: предназначенных для стран с умеренным климатом, - УХЛ4.
Блок переключения устанавливается, как правило, в конце самого длинного ответвления магистральных трубопроводов централизованной смазочной системы.
Блок состоит из: кронштейна, служащего базой для крепления корпуса с встроенными двумя датчиками давления и конечного выключателя. Корпус имеет четыре резьбовых отверстия Rc 3/8˝ для подсоединения датчиков давления к магистральным трубопроводами демпфер-разделитель с манометром.
Датчики давления настраиваются на давление, которое гарантирует срабатывание всех питателей.

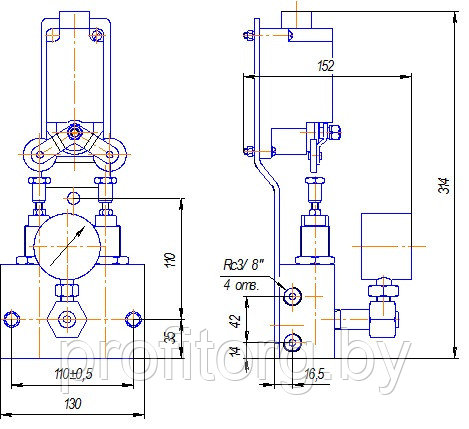

Габаритные и присоединительные размеры блока переключения указаны на рисунке.
Рисунок - Блок переключения смазочный
Работа блока заключается в следующем: при повышении давления в первой магистрали срабатывают все питатели и датчик давления блока, подсоединенный к этой магистрали - шток датчика воздействует на рычаг конечного выключателя. Конечный выключатель подает сигнал на остановку двигателя станции и переключение электромагнитного реверсивного гидрораспределителя. Первая магистраль соединяется с баком смазочной станции, а вторая - с насосом смазочной станции. При последующем включении смазочной станции срабатывание блока переключения для второй магистрали происходит в той же последовательности, что и для первой.
Технические характеристики
|
Наименование параметров |
Норма для исполнения |
|
|
БПС10 |
БПС20 |
|
|
Давление, МПа (кгс/см2) |
4-10 (40-100) |
10-20 (100-200) |
|
Выключатель путевой |
ВП-16ПЕ23Б25 1-55У2.3 |
|
|
Напряжение, В |
220 |
|
|
Ток, А |
16 |
|
|
Масса, кг |
6,2 |
|
Обозначение
Условное обозначение блока переключения смазочного на давление 10-20МПа (100-200 кгс/см2), предназначенного для поставки в страны с умеренным климатом:
Блок переключения смазочный БПС20 УХЛ4
- Цена: Цену уточняйте
