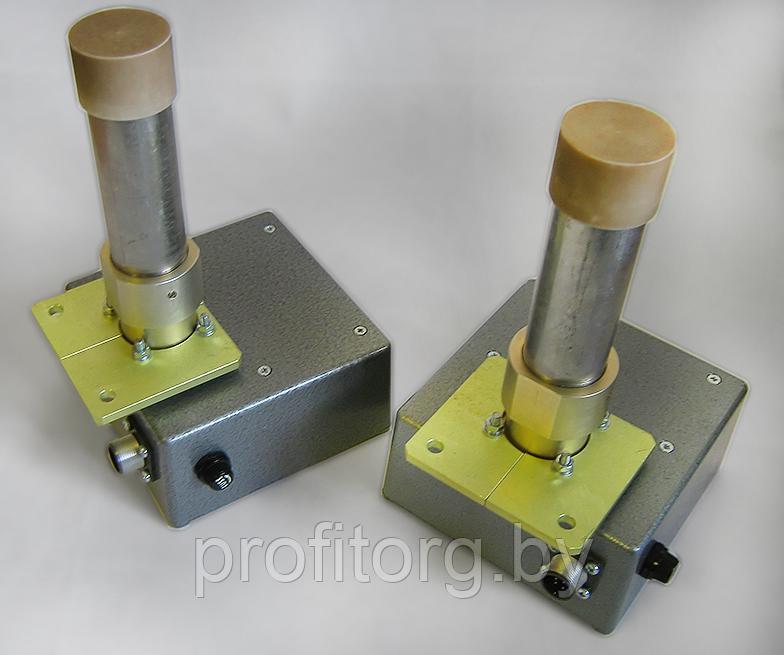

Сигнализаторы уровня СИУР-03В

ПРИНЦИП РАБОТЫ СИГНАЛИЗАТОРА

Сигнализатор уровня состоит из приемного и передающего модулей, которые устанавливаются на противоположных стенках резервуара на контролируемом уровне. Излучение и прием радиоволн антеннами производится через отверстия в стенках резервуара.

Передатчик ПД через подключенную к нему антенну излучает внутрь резервуара радиоволны, которые через вторую антенну поступают в приемник ПМ, где преобразуются в информационный сигнал.

Датчики СИУР-03В отличаются высокой надежностью, в них нет элементов, подверженных износу и тем самым ограничивающих срок службы. Устанавливаются микроволновые сигнализаторы СИУР-03В  таким образом, что внутрь резервуара никакие элементы датчика не заходят, это позволяет их использовать на материалах с  крупными фракциями (руда, щебень  и т.п.).

По сравнению с применяемыми  до настоящего времени ротационными и вибрационными сигнализаторами микроволновые датчики  не чувствительны к налипанию материала, не подвержены его абразивному воздействию и совершенно не нуждаются в  обслуживании. Микроволновый сигнал свободно проходит через сыплющийся поток  материала, что позволяет использовать датчики СИУР-03В  при любой запыленности среды, в том числе и в момент загрузки сыпучего материала.

Еще одно преимущество микроволновых сигнализаторов СИУР-03В – работоспособность  в средах с экстремальными температурами. Сигнализаторы нашли широкое применение в котельных на древесных отходах   для контроля и автоматического регулирования уровня горящего топлива.

Сигнализатор  СИУР-03В надежен, не чувствителен к радионаводкам и сетевым помехам,  не нуждается в обслуживании, а по сравнению с радиоизотопными датчиками  отличается  полной безопасностью для персонала.

Для контроля количества цемента в силосах заводов ЖБИ, находящегося под избыточным давлением,  специально были разработаны модификации датчиков: СИУР-03В2.3 и  СИУР-03В2.4.

Вариант СИУР-03В2.4 отличается от СИУР-03В2.3 только способом подключения кабелей: вместо разъемных соединителей использованы гермовводы.

В силосе с цементом   контроль уровня заполнения обычно осуществляют  в нижней его части - для сигнализации о необходимости новой загрузки материала,  и в верхней части - для предотвращения переполнения силоса во время загрузки.  На силосы объемом более 60 м³ иногда устанавливают  датчики и в средней его части. Налипший на стенки силоса и на поверхность датчика слой цемента толщиной в 15 см не влияет на работоспособность. Для того  чтобы датчик зафиксировал наличие цемента, необходима  большая толщина   слоя  материала на   контролируемом уровне, например,  40 - 50 см.

Допустимое избыточное давление для датчиков  СИУР-03В2.3 и  СИУР-03В2.4 – 10 ат.
