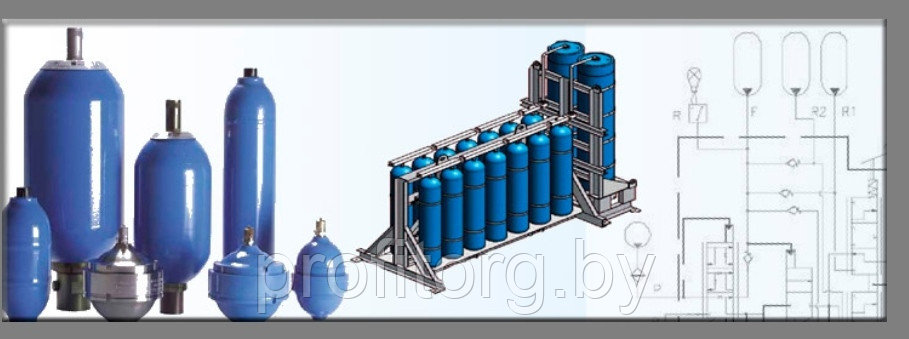

Пневмогидроаккумулятор баллонный NXQ

Мы предлагаем баллонные, мембранные и поршневые гидроаккумуляторы.

Они применяются в любых типах гидравлических систем. Мы готовы предложить гидроаккумуляторы на различное давление и производительность.

Так же предлагаются блоки защиты и отсечки к ним, а так же устройства по зарядке азотом.

Общая информация по гидроаккумуляторам:


Гидропневмоаккумулятор, впрочем, как и все аккумуляторы, предназначен для накопления (аккумуляции) и отдачи.

В данном случае аккумулятор накапливает и отдаёт жидкость с помощью газа, обычно азота. Две стихии уживаются в одном устройстве благодаря разделителю сред.

Баллонный гидроаккумулятор получил своё название благодаря форме этого разделителя: на вид он напоминает резиновый баллон или вытянутую грушу, находящуюся в такой же по форме металлической ёмкости. С одной стороны гидроаккумулятора резиновая груша заправляется азотом, а с другой стороны он подсоединяется к рабочей полости, из которой поступает жидкость (в промышленности используется минеральное и синтетическое масло). В это время баллон с газом сжимается, уступая объём жидкости. Однако после, когда давление в системе падает - газ в баллоне расширяется, вытесняя масло обратно в систему, тем самым восполняя нехватку жидкости. Дальше гидронасос опять заправляет аккумулятор маслом под давлением, заставляя баллон сжиматься. По сравнению с другими типами, баллонный аккумулятор не такой инертный, как поршневой, однако основная его линейка типоразмеров больше, чем у мембранного. Говоря про использование аккумуляторов в промышленности можно отметить, что эти два свойства определили положение баллонного аккумулятора в середине, между другими типами и поместили его на первое место по разнообразию установок, в которых он применяется. Баллонный аккумулятор может справляться с такими задачами, как:

Питание системы при аварийной ситуации
Аккумулирование энергии
Уравновешивание сил
Компенсация утечек жидкости
Подвеска транспортного средства
Гашение пульсаций поршневых насосов и гидроударов
Поддержание необходимого давления в системе при выключенном насосе

Давление максимальное: до 35 МПа

 Рабочая температура от -20 до 93 град С.

Объем: от 0,4 до 250 литров

Рекомендуется устанавливать баллонный гидроаккумулятор в вертикальном положении. С уменьшением угла наклона к горизонтали происходит снижение эффективного объема гидроаккумулятора по указанной зависимости.

При горизонтальном монтажном положении, кроме снижения эффективного объема, возникает большая вероятность, что повредится эластичный баллон (резиновая груша) при попадании в клапанный узел. Резиновая груша является ремкомплектом аккумулятора, который можно заказать дополнительно.

NXQ - Х -  Х   /Х-   Х -  Х

  1      - 2   - 3  /  4  -  5  -  6

 1-Модель  аккумулятора

 2.-Исполнение: тип А(короткий и широкий), или АВ (длинный и тонкий)

3- Номинальный объем: 0.4л ~ 250л

  4- Номинальное давление: 10 МПа, 20 МПа, 31.5МПа

5-  тип установки : T - резьбовое, F-фланцевое

6.- Среда использования: Y - Гидравлическое масло,  R - эмульсия

Размер в скобках, является размер вывода уплотнительного кольца, и стандарт вывода уплотнительного кольца является GB/1235-76.

При транспортировке пневмогидроаккумуляторов допускается зарядка газом до давления не более 0,2 МПа (2,0кгс/см²).
