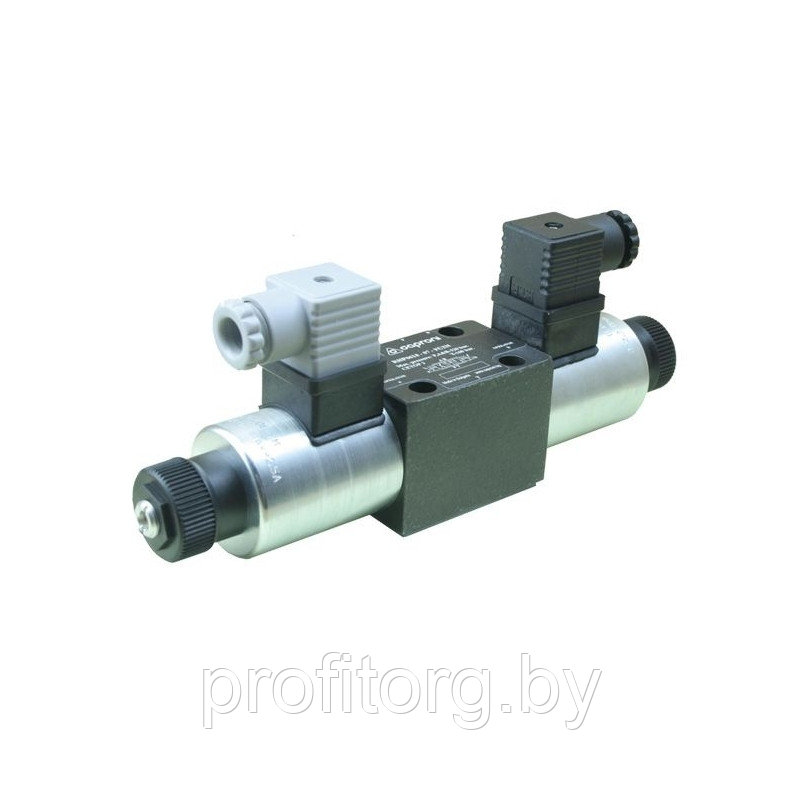

Гидрораспределители RH06
Цену уточняйте
- В наличии
- Оптом и в розницу
- +375 (17) 388-10-07
Заказ только по телефону
| оложение установки | любое, горизонтальное для схем: "08","19", "20" и "82" | |
| Макс. температура окружающей среды | oC | -20...+50 |
| Масса с одним соленоидом | kg | 1,600 |
| Масса с двумя соленоидами | kg | 2,200 |
| Гидравлическая часть: | ||
| Макс давление в портах P , A, B | MPa | 32 |
| Макс. давление порт Т | MPa | 16 |
| Номинальный расход при перепаде (до 0,1MPa.) | l/min | 11...20 |
| Макс. расход (зависит от схемы см. ниже.) | l/min | 80 |
| Гидравлические минеральные масла: | ||
| -вязкость | mm2/s | 10...800 |
| -тонкость фильтрации | mm | 0.025 |
| -температура | oC | -20...80 |
| Электрическая часть: | ||
| Цикл нагрузки | % | 100 |
| Защита | IP65 | |
| Изоляция | H | |
| Напряжение питания | DC (постоянный) AC (переменный) | |
| 12/00 110/50(60) | ||
| V/Hz | 24/00 220/50(60) | |
| 48/00 | ||
| Допустимое отклонение напряжения | % | ±10 |
| Сила тока 12VDC | 2,4 | |
| Сила тока 24VDC | 1,3 | |
| Сила тока 48VDC | A | 0,58 |
| Сила тока 110V RAC | A | 0,5 |
| Сила тока 220V RAC | 0,25 | |
| Макс. частота переключений | мин-1 | 15000 |
| Время включения/выключения при p = 17,5MPa , Q=40l/min (измерено для схемы "01") | ms | 50/25 |

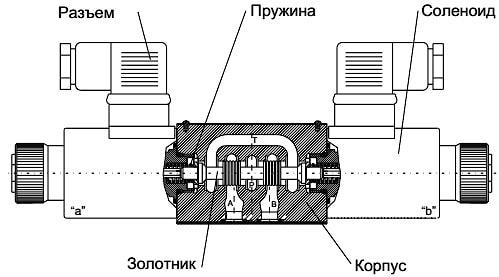

Устройство гидрораспределителя RH06

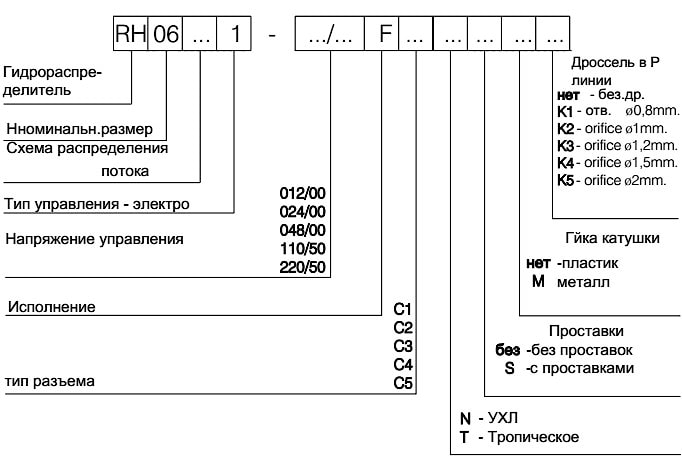

Условное обозначение:
Схемы распределения рабочей жидкости для гидрораспределителей RH06
| Обозначение | Условное обозначение |
Последовательность соединения каналов при переключении |
Обозначение | Условное обозначение |
Последовательность соединения каналов при переключении |
| 00 |
|
|
28 |
|
|
| 01 |
|
|
32 |
|
|
| 02 |
|
|
33 |
|
|
| 04 |
|
|
34 |
|
|
| 05 |
|
|
36 |
|
|
| 06 |
|
|
39 |
|
|
| 08 |
|
|
40 |
|
|
| 10 |
|
|
41 |
|
|
| 11 |
|
|
42 |
|
|
| 12 |
|
|
45 |
|
|
| 13 |
|
|
52 |
|
|
| 14 |
|
|
61 |
|
|
| 16 |
|
|
62 |
|
|
| 17 |
|
|
64 |
|
|
| 18 |
|
|
68 |
|
|
| 19* |
|
|
70 |
|
|
| 20* |
|
|
78 |
|
|
| 21 |
|
|
82* |
|
|
| 24 |
|
|
83 |
|
|
| 26 |
|
|
98 |
|
|
| 27 |
|
|
99 |
|
|
*Схемы 19, 20, 82 с фиксацией золотника, для экономии энергии при длительных включениях.

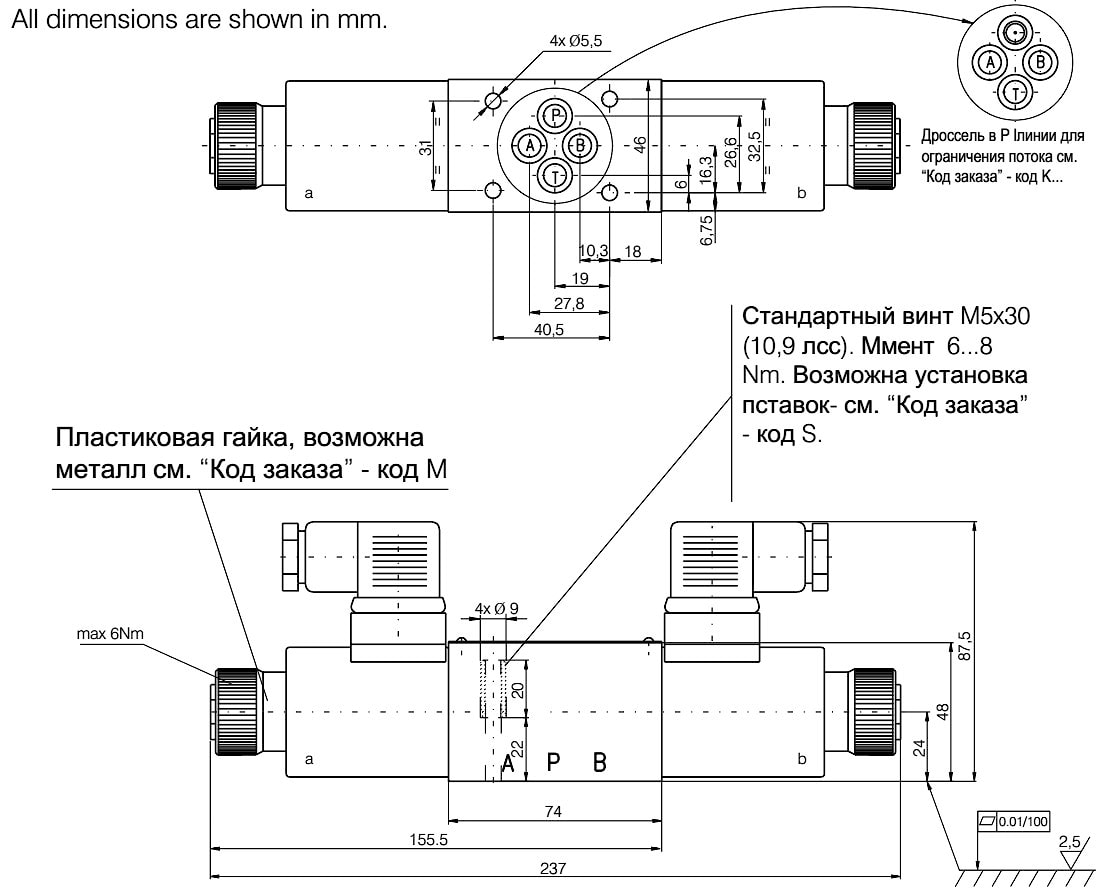

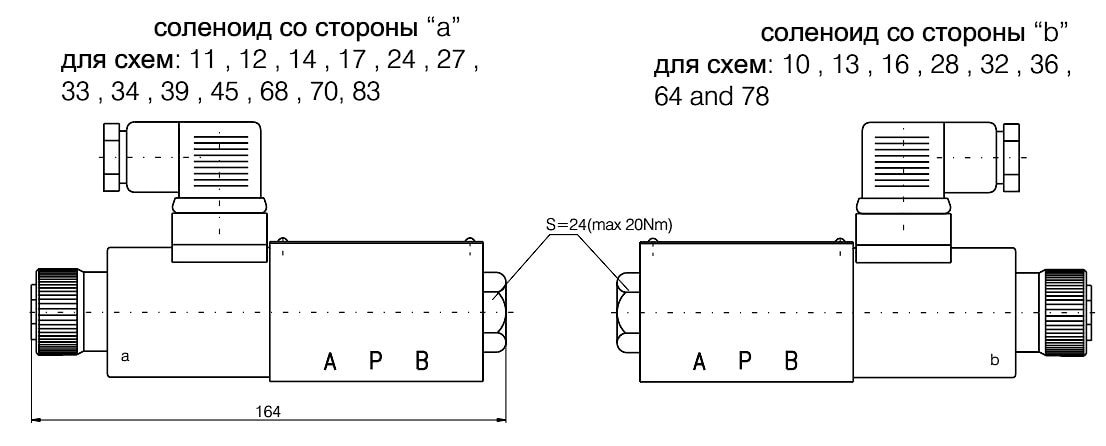

Размеры в мм:

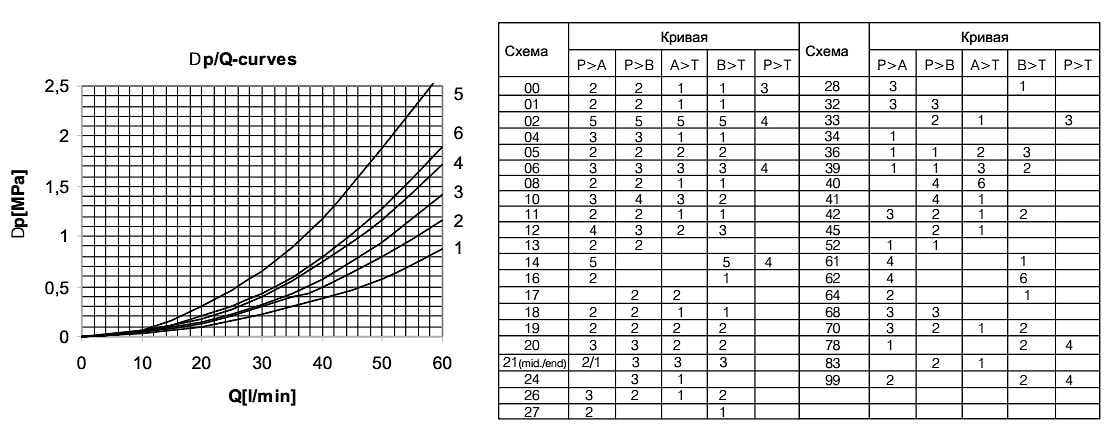

Характеристики падение давления от расхода:

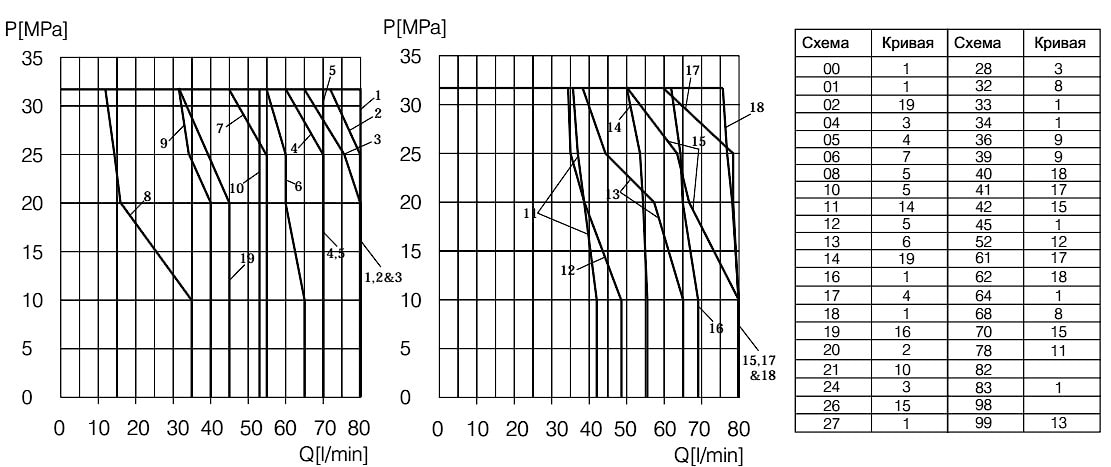

Характеристики ограничения по мощности переключения:
Ограничение по мощности переключения указано для двунаправленного потока (например из Р в А и из В в Т). Для однонаправленного потока ограничение по мощности может быть значительно увеличено.
Измерено при вязкости маслаl 35 cSt , температуре 50 C° и напряжении 90% от номинального.

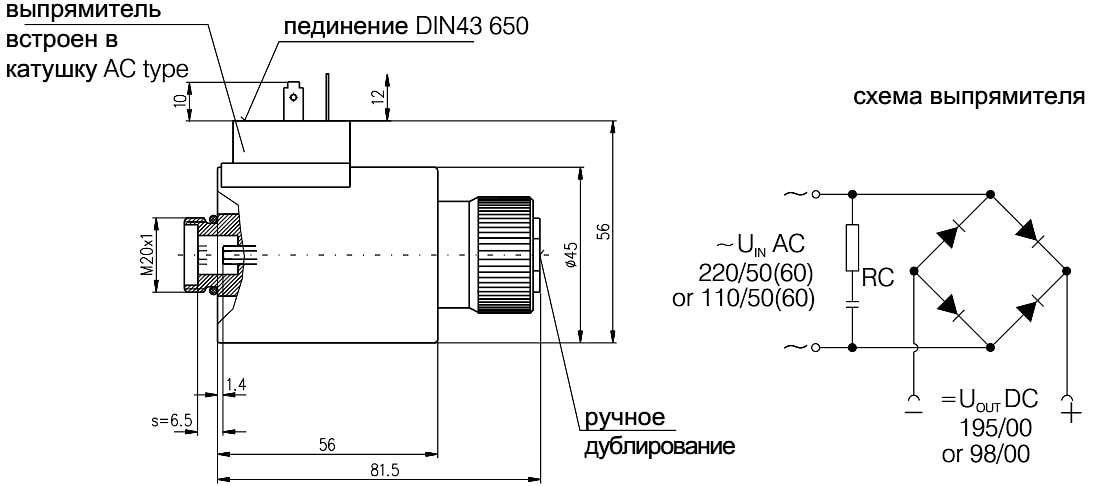

Электромагниты распределителей RH06
В катушке переменного тока (AC) дополнительно встроен диодный мост. В остальном она идентична катушке постоянного тока.

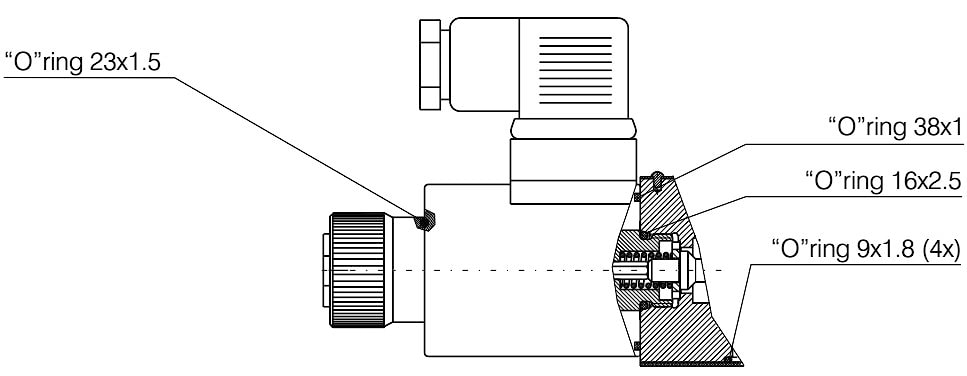

Уплотнения:
| Основные | |
|---|---|
| Страна производитель | Россия |
| Состояние | Новое |
| Пользовательские характеристики | |
| Производитель | ОАО "Гидроаппарат" |
- Цена: Цену уточняйте
