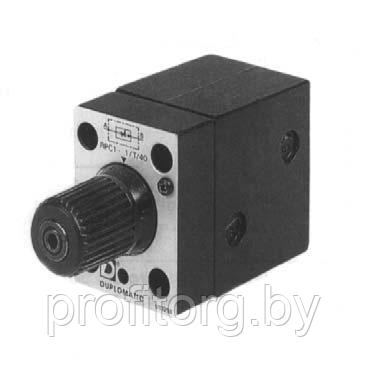

— Регуляторы расхода RPC1-30/CT/41, RPC1-30/M/P/10, RPC1-16/M/P/10 (а также и другие исполнения) являются регуляторами расхода скомпенсированным по давлению и температуре стыкового исполнения (установка на плите). Имеется семь вариантов клапана RPC1* с различными диапазонами регулирования расхода от 0,5 л/мин до 30 л/мин.
Гидросхемы дросселей RPC1-*— Расход регулируется с помощью калиброванной регулировочной ручки, которая изменяет клиновой зазор, и которую можно зафиксировать в любом положении. Ход регулирования составляет три оборота, по желанию заказчика возможен вариант дросселя RPC1*/M с ходом регулирования в один оборот. |
Структура условного обозначения дросселей RPC1-*
RPC1 | - | 30 | / | CT | X | / | M | / | 41 | ||
41 = серия |
|||||||||||
M = однооборотная регулировочная ручка (пропустить для варианта с трёхоборотной регулировкой) |
|||||||||||
X = с отверстием P устройства сглаживания скачков; только для варианта с обратным клапаном (пропустить, если не требуется) |
|||||||||||
C = встроенный обратный клапан (пропустить если не требуется) |
|||||||||||
Значение регулируемого расхода (л/мин): |
|||||||||||
RPC1 = регулятор расхода CETOP 03 |
Технические характеристики регуляторов расхода RPC1-*
ПАРАМЕТРЫ | Дросель RPC1-30/T* | Дросель RPC1-30/CT* | |
Максимальное рабочее давление | бар | 250 | |
Давление открытия обратного клапана | бар | 0,5 | |
Минимальная разность давления между A и B | бар | 10 | |
Максимальный расход | л/мин | 30 | |
Наличие обратного клапана | - | нет | есть |
Диапазон температур рабочей жидкости | °C | -20...+70 | |
Рекомендуемая вязкость рабочей жидкости | сСт | 25 | |
Материал применяемых уплотнений | - | NBR | |
Масса клапана не более | кг | 1,3 |
Габаритные и присоединительные размеры дросселей RPC1-*
1 (для RPC1-* ) = Монтажная поверхность с уплотнительными кольцами (OR): 2 шт. типа ORM-0140-20 1 (для RPC1-*/CTX*) = Промежуточная плита (код 0113388). Монтажная поверхность с уплотнительными кольцами (OR): 4 шт. типа OR-2037 2 = Ручка регулировки. Для увеличения расхода вращать против часовострелки. 3 = Указатель поворота ручки. 4 = Стопорный винт ручки. Крепление клапана RPC1-*: 4 винта М5х75. Крепление клапана RPC1-*/CTX*: 4 винта М5х85. |
Монтажные плиты для регуляторов расхода RPC1-*
Клапан RPC1* | Клапаны RPC1* и RPC1-*/CTX* | |||
Обозначение плиты | PMRPC-AI3G с задним расположением присоединительных отверстий | PMRPC-AL3G с боковым расположением присоединительных отверстий | PMMD-AI3G с задним расположением присоединительных отверстий при заглушеном отверстии Т | PMMD-AL3G с боковым расположением присоединительных отверстий при заглушеном отверстии Т |
Размеры отверстий | 3/8 BSP |
Пример условного обозначения при заказе:
— RPC1-30/CT/41 - Дроссель 30л/мин (скомпенсированный по давлению и температуре) со встроенным обратным клапаном
— RPC1-30/M/P/10 - Регулятор расхода модульный монтаж, 250 Бар, 30л/мин
— RPC1-16/M/P/10 - Дроссель (скомпенсир. по давл. и темп - канал P)
— RPC1-K/M/T/10 - Модульная плита для регулятора расхода
— RPC1-K/M/P - Модульная плита для регулятора расхода
— RPC1-K/M/D/10 - Модульная плита для регулятора расхода
— PMRPC1-AL3G/10 - Плита для регуляторов расхода, А-В 3/8'', сбоку
Основные | |
---|---|
Страна производитель | Россия |
Гарантийный срок | 6 мес |
Пользовательские характеристики | |
Производитель | Duplomaic |
- Цена: Цену уточняйте
