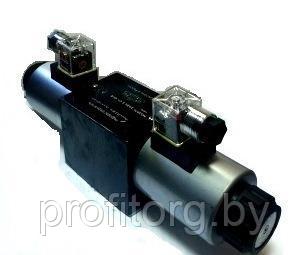

Гидрораспределитель ве 10.34

Гидрораспределитель –  ВЕ10.34 Г24; ВЕ10.34 Г12; ВЕ 10.34 В110; ВЕ 10.34 В220

гидросхема гидрораспределителя ве 10.34

Гидрораспределитель это аппарат, изменяющий направление потока рабочей жидкости путем полного открытия или закрытия проходного сечения. Гидрораспределитель типа ВЕ43, ВЕ6, ВЕ10 прямого управления поставляются с электромагнитами постоянного и переменного тока.
Гидрораспределитель золотниковый с электромагнитным управлением типа ВЕ 43, ВЕ 6 или ВЕ 10 применяется в  станках, прессах, системах и устройствах с автоматическим и  полуавтоматическим циклом работы (ГАП, манипуляторы, станки с ЧПУ) и другие машины, работающие при температуре  окружающей среды: для исполнения ХЛ1-40 до +50ºС, для исполнения УХЛ4 и О4 от +1 до +55ºС.

Конструкция золотникового устройства гидрораспределителей всех видов управления принципиально одинаковая. Базовой деталью гидрораспределителя является пятиканавочный корпус 1 , в котором выполнены основные каналы:
Р - отверстие для входа рабочей жидкости под давлением;
А и В - отверстия для присоединения к другим гидроустройствам;
Т - отверстие для выхода рабочей жидкости в бак.
Полости "Т" внутри объединены между собой. В центральном отверстии корпуса диаметром расположен золотник 3. Золотник приводится в действие через толкатели 5 узлом управления, в качестве которой используются в зависимости от вида управления герметичный электромагнит переменного или постоянного тока, гидропривод, пневмопривод, рукоятка, ролик. В данном случае приводом является электромагнит (для гидрораспределителей типа ВЕ 43, ВЕ 6 или ВЕ 10).

Габаритные и присоеденительные размеры гидрораспределителей ВЕ10

Технические характеристики гидрораспределеителей ВЕ 10
