Принцип действия распределителей ВММ10 и 1РММ10 без фиксации

• Распределители ВММ10 64, ВММ10 44, ВММ10 34, ВММ10 24, ВММ10 14, ВММ10 574, ВММ10 573 с условным проходом 10 мм являются золотниковыми гидрораспределителями с управлением от рукоятки с фиксацией золотника в крайних положениях или с пружинным возвратом.




• Гидрораспределители ВММ-10 служат для пуска, остановки и направления движения потока жидкости в гидроприводах мобильной и стационарной техники.




• Распределители состоят из корпуса (1), исполнительного элемента (2.1) (рукоятка) или исполнительных элементов, золотника (3), а также одной или двух возвратных пружин (4).




• В отключенном состоянии управляющий золотник (3) удерживается возвратными пружинами (4). Управляющий золотник (3) с помощью исполнительных элементов перемещается в нужное положение.

Монтажная поверхность распределителей ВММ10

Структура условного обозначения

Характеристики

   Гидрораспределитель ВММ 10 64 с ручным управлением при помощи рукоятки с пружинным возвратом без фиксации золотника в крайних положениях применяется в гидроагрегатах станков и мобильной техники, например, в качестве управляющего распределителя исполнительным механизмом стрелы автокрана. Данная схема распределения (64) является наиболее распространённой, так как её применение не связано с проектированием сложным гидравлических систем.

Гидросхема 64

   Основные параметры гидрораспределителя ВММ 10.64:   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 64;
   - управление гидрораспределителем - ручное (от рукоятки);
   - фиксация золотника отсутствует (пружинный возврат);
   - максимальный расход рабочей жидкости до 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 3,8 кг.

   Гидрораспределитель ВММ 10 44 с ручным управлением при помощи рукоятки с пружинным возвратом без фиксации золотника в крайних положениях применяется в гидроагрегатах станков и мобильной техники, с 44-ой схемой распределения рабочей жидкости. Особенностью данной схемы является то, что в среднем положении все рабочие каналы перекрыты (заперты).

Гидросхема 44

   Основные параметры гидрораспределителя ВММ 10.44:
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 44;
   - управление гидрораспределителем - ручное (от рукоятки);
   - фиксация золотника отсутствует (пружинный возврат);
   - номинальный / максимальный расход рабочей жидкости - 100 / 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 3,8 кг.

   Гидрораспределитель ВММ 10 34 с ручным управлением при помощи рукоятки с пружинным возвратом без фиксации золотника в крайних положениях применяется в гидроагрегатах станков и мобильной техники, с 34-ой схемой распределения рабочей жидкости.

Гидросхема 34

   Основные параметры гидрораспределителя ВММ 10.34:
   - условный проход 10 мм;

Механический гидрораспределитель ВММ, ВММ6 и ВММ10

Гидрораспределитель ВММ, ВММ6, ВММ10 – простейший запорно-регулирующий гидравлический аппарат повторно-кратковременного действия. Он применяется как на стационарно установленных, так и на передвижных и самоходных машинах и механизмах, предназначенных для использования в самых разных климатических условиях. Исключение составляют лишь районы, где абсолютный температурный минимум превышает -45 градусов по Цельсию.

Конструкционно гидрораспределитель ВММ, ВММ6, ВММ10 состоит из корпуса, приводящего рычага, золотника и пружины, возвращающей золотник в исходное положение без возможности его длительной фиксации. Конструкционная простота рассматриваемого гидрораспределителя обуславливает его абсолютную безотказность в работе с загрязненными или концентрированными средами, обладающими высокой степенью вязкости. Вне зависимости от этого гидрораспределители марки ВММ, ВММ6 и ВММ10 обеспечивают стабильный расход рабочей среды в 100-120 л/мин.

Угол наклона гидрораспределителя ВММ, ВММ6, ВММ10 не имеет принципиального значения, а категория его размещения допускает установку данного гидроаппарата не только внутри строений или кабин, но и на открытом пространстве, с минимальной защитой от осадков и пыли. Интенсивность эксплуатации и длительность функционального цикла (открытие-закрытие) не ограничены и определяются имеющейся технологической необходимостью.

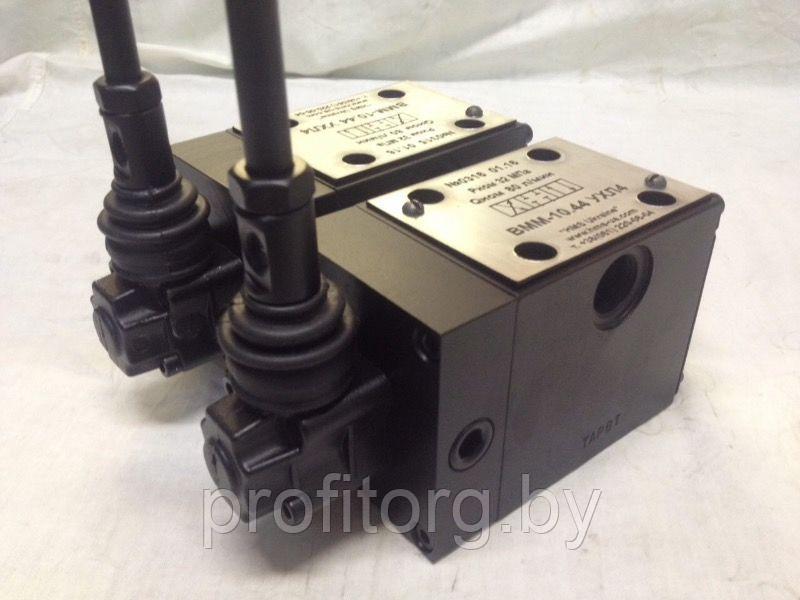

Гидрораспределители золотниковые ВММ 10, 1РММ 10


Гидрораспределители ВММ-10, 1РММ-10 с ручным управлением

Принцип действия распределителей ВММ10 и 1РММ10 без фиксации Распределители ВММ10 64, ВММ10 44, ВММ10 34, ВММ10 24, ВММ10 14, ВММ10 574, ВММ10 573 с условным проходом 10 мм являются золотниковыми гидрораспределителями с управлением от рукоятки с фиксацией золотника в крайних положениях или с пружинным возвратом. Гидрораспределители ВММ-10 служат для пуска, остановки и направления движения потока жидкости в гидроприводах мобильной и стационарной техники. Распределители состоят из корпуса (1), исполнительного элемента (2.1) (рукоятка) или исполнительных элементов, золотника (3), а также одной или двух возвратных пружин (4). В отключенном состоянии управляющий золотник (3) удерживается возвратными пружинами (4). Управляющий золотник (3) с помощью исполнительных элементов перемещается в нужное положение.

Монтажная поверхность распределителей ВММ10

Параметры гидрораспределителей ВММ 10, 1РММ 10

Габаритные и присоединительные размеры в мм гидрораспределителей

Гидрораспределитель ВММ10.64

Гидрораспределитель ВММ 10 64 с ручным управлением при помощи рукоятки с пружинным возвратом без фиксации золотника в крайних положениях применяется в гидроагрегатах станков и мобильной техники, например, в качестве управляющего распределителя исполнительным механизмом стрелы автокрана. Данная схема распределения (64) является наиболее распространённой, так как её применение не связано с проектированием сложным гидравлических систем. Гидросхема 64    Основные параметры гидрораспределителя ВММ 10.64:   - условный проход 10 мм;    - схема открывания-закрывания рабочих каналов - 64;    - управление гидрораспределителем - ручное (от рукоятки);    - фиксация золотника отсутствует (пружинный возврат);    - максимальный расход рабочей жидкости до 120 л/мин;    - номинальное давление на входе 32 МПа;    - климатическое исполнение - для районов с умеренным и холодным климатом;    - масса не более 3,8 кг.

Гидрораспределитель ВММ10.44

Гидрораспределитель ВММ 10 44 с ручным управлением при помощи рукоятки с пружинным возвратом без фиксации золотника в крайних положениях применяется в гидроагрегатах станков и мобильной техники, с 44-ой схемой распределения рабочей жидкости. Особенностью данной схемы является то, что в среднем положении все рабочие каналы перекрыты (заперты). Гидросхема 44    Основные параметры гидрораспределителя ВММ 10.44:    - условный проход 10 мм;    - схема открывания-закрывания рабочих каналов - 44;    - управление гидрораспределителем - ручное (от рукоятки);    - фиксация золотника отсутствует (пружинный возврат);    - номинальный / максимальный расход рабочей жидкости - 100 / 120 л/мин;    - номинальное давление на входе 32 МПа;    - климатическое исполнение - для районов с умеренным и холодным климатом;    - масса не более 3,8 кг.

Гидрораспределитель ВММ10.34

Гидрораспределитель ВММ 10 34 с ручным управлением при помощи рукоятки с пружинным возвратом без фиксации золотника в крайних положениях применяется в гидроагрегатах станков и мобильной техники, с 34-ой схемой распределения рабочей жидкости. Гидросхема 34    Основные параметры гидрораспределителя ВММ 10.34:    - условный проход 10 мм;
