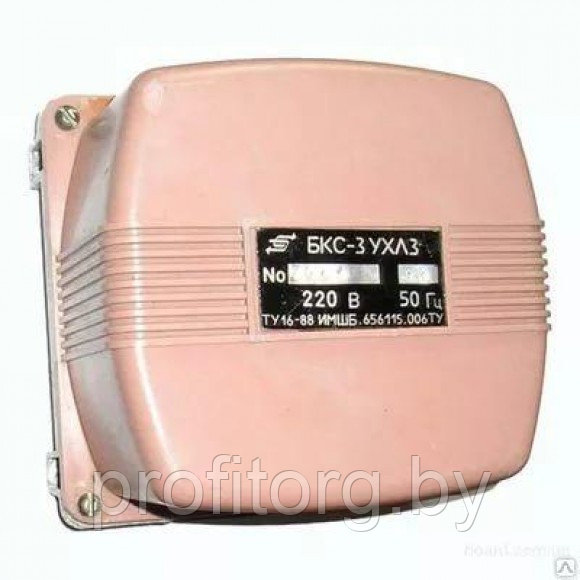

Блок контроля сопротивления БКС-3, БКС-3.1, БКС-3.2, БКС-3И, БКС-3.1И, БКС-3.2И
Блок контроля сопротивления БКС-3, БКС-3.1, БКС-3.2, БКС-3И, БКС-3.1И, БКС-3.2И предназначен для контроля одного или двух уровней электропроводных жидких и сыпучих сред (воды, породы, руды, угля и т.д) при помощи соответственно одного или двух электродных датчиков уровня ДУ. Блок изготавливается в двух исполнениях: без входных искробезопасных цепей типа БКС-3, и с входными искробезопасными электрическими цепями типа БКС-3И
Блок устанавливается вне взрывоопасных опасных зон помещений и наружных установок. Датчик уровня соответствует требованиям ГОСТ 22782.5-78 и имеет маркировку «Exia IIСТ6» в комплекте с БКС-ЗИ. Датчик предназначен для установок во взрывоопасных зонах помещений и наружных установок согласно гл. УП-З «Правила устройства электроустановок (ПУЭ) » и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных зонах. Блок может работать и от других серийно выпускаемых контактных датчиков, удовлетворяющих выше указанным требованиям.
Конструкция и принцип работы
рис. 1 - Конструкция
Блок БКС-3 состоит из (по рис. 1): основания (1), на котором крепятся трансформатор (2), реле (3), печатная плата (4), клеммная панель (5), крышка (6). Уплотнительные прокладки (7,8) обеспечивают пыле- и влаго- защиту блока.
Номинальное напряжение сети |
220 В |
Допустимое отклонение напряжения |
-15...+10 % |
Частота |
50,60 Гц |
Диапазоны контролируемых сопротивлений, не уже пределов |
0...300; 0...6300 кОм |
Максимальное напряжение в искробезопасных входных цепях |
не более 40 В (только для БКС-ЗИ) |
Максимальный ток короткого замыкания в безопасных цепях |
не более 10 мА (только для БКС-ЗИ) |
Мощность потребления |
не более 5 ВА |
Количество контактов блока |
замыкающих 1шт, переключающих 2шт |
Напряжение, коммутируемое контактами |
не более 220 В; 380 В (при двух переключающих контактах). |
Коммутируемый ток |
не более 4 А |
Наработка на отказ |
не менее 15000 часов |
Срок службы |
6 лет |
Масса, не более |
|
блока |
1,1 кг |
датчика |
0,6 кг |
Сведения о суммарной массе драгоценных металлов |
|
золото |
0,039г, |
серебро |
0,5г. |
Модификация |
Блок |
Датчик |
Паспорт |
БКС-3 |
1 |
0 |
1 |
БКС-3.1 |
1 |
1 |
1 |
БКС-3.2 |
1 |
2 |
1 |
БКС-3И |
1 |
0 |
1 |
БКС-3.1И |
1 |
1 |
1 |
БКС-3.2И |
1 |
2 |
1 |
Основные атрибуты | |
---|---|
Производитель | Прибор |
Страна производитель | Украина |
