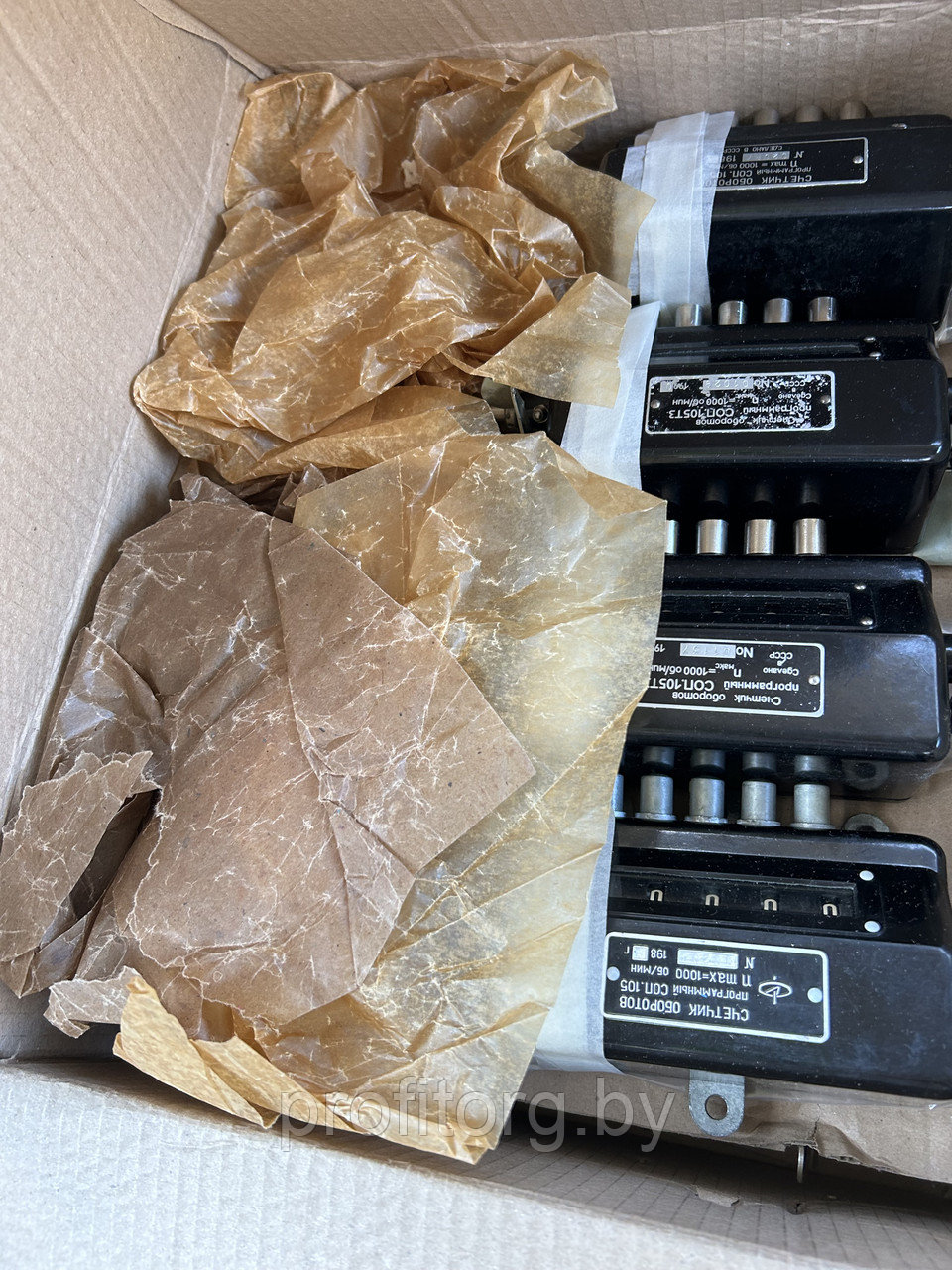

Счётчик оборотов СОП-105

СОП 105 Купить Минск +375291110074

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Емкость счетного механизма счетчика - 99999 оборотов.
• Цена деления первого отсчетного барабана справа - 1 оборот приводного валика.
• Рабочее положение счетчика - горизонтальное расположение приводного валика.
• Частота вращения приводного валика - не более 1000 об/мин.
• Направление вращения приводного валика - по часовой стрелке.
• Масса счетчика - не более 1100 г.

Счетчик обеспчивает автоматическую выдачу механического импульса на заранее установленном количестве оборотов в пределах от 00001 до 99999, кроме установок на числа, оканчивающиеся нулем.

Счетчик состоит из следующих основных механизмов:

• передачи от приводного валика к отсчетным барабанам;
• сброса показаний на нуль;
• установки счетчика на заданное число;
• останова.

Все механизмы смонтированы на основании, выполненном литьем под давлением, и закрыты пластмассовым корпусом.
С правой стороны счетчика расположен приводной валик длиной 22 мм ø7 мм.
За пределами корпуса находятся только детали, предназначенные для присоединения и обслуживания прибора.
В корпус вделана рама со смотровыми окнами, закрытыми органическим стеклом.
Прибор имеет пять отсчетных барабанов. Это дает возможность отсчитывать 99999 оборотов, и, если нет необходимости в сбросе цифр, отсчет повторяется снова.
С правой стороны расположена рукоятка "У", а впереди - пять кнопок (соответственно количеству отсчетных барабанов) для установки счетчика на заданное число.
С левой стороны счетчика находится рукоятка "0", служащая для сброса показаний счетчика на нули; там же находится и рычаг останова, действующий при автоматической работе.

Ёмкость счётного механизма, оборотов

99999

Цена деления первого отсчётного барабана справа

1 об. приводного валика

Пределы допускаемой абсолютной основной погрешности, оборотов

±10

Максимальное быстродействие, об/мин

1000

Направление вращения приводного валика

по часовой стрелке

Масса счётчика, г, не более

1100

Габаритные размеры, мм

205х110х80
