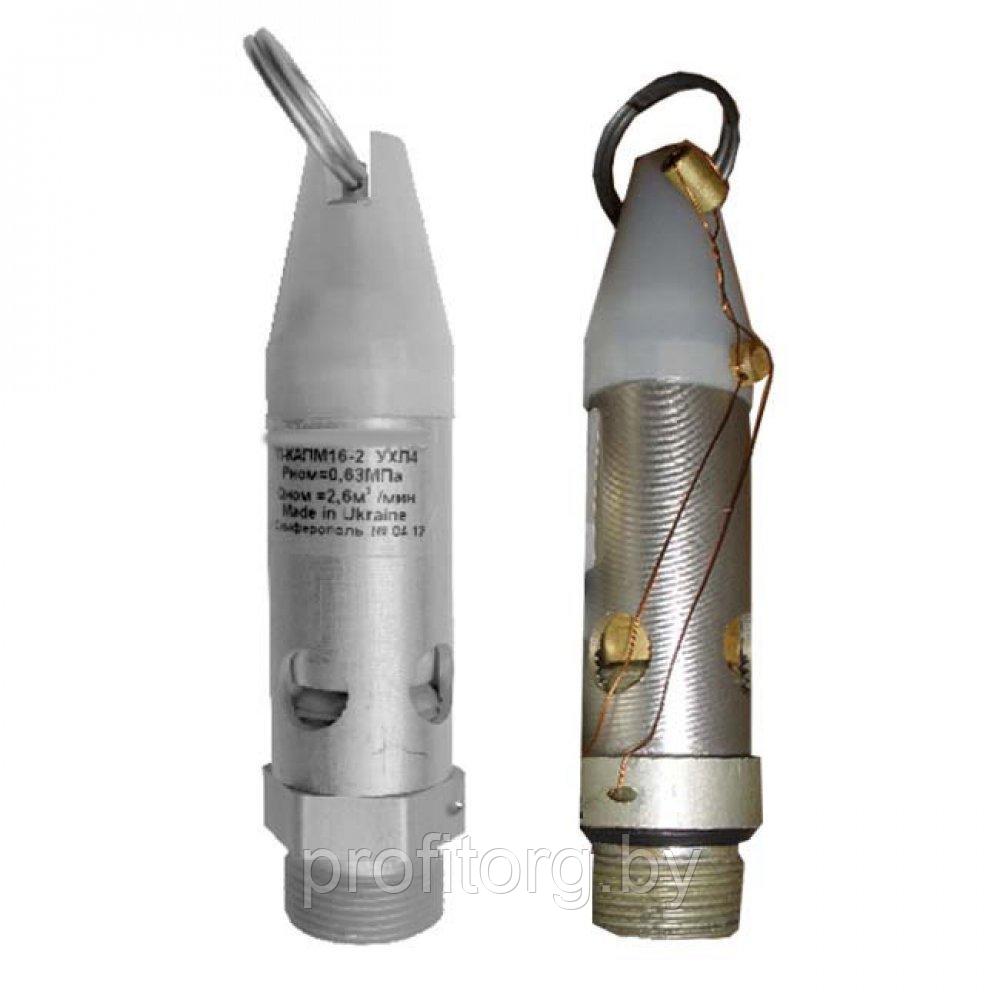

Пневмоклапаны предохранительные П-КАП16-1, П-КАП16-2, П-КАП16-3, П-КАП25-1, П-КАП25-2, П-КАП25-3
Цену уточняйте
В наличиивозврат товара в течение 14 дней по договоренности
Описание
Характеристики
Информация для заказа
| Пневмоклапаны предохранительные П-КАП(М)16-3, П-КАП(М)25-3 (и другие варианты исполнений: П-КАП16-1, П-КАП16-2, П-КАП16-4, П-КАП25-1, П-КАП25-2, П-КАП25-4) предназначены для автоматического выпуска сжатого воздуха при превышении давления сверх допустимого в замкнутом объёме. Пневмоклапан предохранительный работает в пневматической системе с давлением от 0,2 до 1,0 МПа, степень очистки сжатого воздуха которой должна быть не грубее 10 класса ГОСТ 17433-83. Пневмоклапаны П-КАПМ16, П-КАПМ25 обеспечивает выпуск сжатого воздуха при превышении контролируемого давления более чем на 15% - для сосудов с давлением 0,3 МПа до 1,0 МПа (например, в составе пневмоблоков П-БК-06, П-БК-07, П-БК-15, П-БК-16). Закрытие пневмоклапана П-КАП производиться при падении давления не ниже, чем на 10% контролируемого давления. Пневмоклапан настраивается на рабочее давление и пломбируется предприятием -потребителем при установке его в пневмосистеме. Вибропрочность и виброустойчивость пневмоклапана соответствует II степени по ГОСТ 28988-91. Изготовитель гарантирует соответствие пневмоклапанов П-КАПМ16, П-КАПМ25 предохранительных требованием технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения. Гарантийный срок эксплуатации пневмоклапана предохранительного 18 месяцев с момента ввода в эксплуатацию, при наработке, не превышающей 5000 часов. Пневмоклапан П-КАП 16 (П-КАП 25) должен устанавливаться на патрубках, присоединительньк трубопроводах или непосредственно на сосуде. При установке на одном патрубке нескольких предохранительных клапанов площадь 1,25 суммарной площади сечения клапанов, установленных на нем. Отбор рабочей среды из патрубков (или на участках присоединительных трубопроводов от сосуда до клапана), на которых установлены пневмоклапаны не допускается. Пневмоклапан П-КАПМ 16 (П-КАПМ 25) должен быть размещен в месте доступном для осмотра и обслуживания. Чтобы пневмоклапан не отключался от сосуда не следует между ними ставить запорные устройства. В процессе эксплуатации необходимо периодически, не реже одного раза в смену, принудительно открыть клапан. Положение пневмоклапана при монтаже - любое, но его следует устанавливать таким образом, чтобы сброс рабочей среды был направлен в безопасное для оператора место. |
Условное обозначение клапанов П-КАП-16, П-КАП-25
| П-КАП(М) | 16 | - | 3 | УХЛ4 | ТУ2-053-0224842-011-89 | ||||
|
Обозначение ТУ |
|||||||||
 |
|||||||||
|
Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1 |
|||||||||
|
|||||||||
|
Исполнение по номинальному давлению и присоединительной резьбе для Ду=16 мм: |
|||||||||
|
|||||||||
|
Условный проход: 16 - Ду=16 мм, 25 - Ду=25 мм (20 - Ду=20 мм, см. таблицу ниже) |
|||||||||
|
|||||||||
Основные технические характертистики клапанов П-КАП(М)
| Параметр | Модель | |||||||
| П-КАП16-1 | П-КАП16-2 | П-КАП16-3 | П-КАП16-4 | П-КАП25-1 | П-КАП25-2 | П-КАП25-3 | П-КАП20-4 | |
| Условный проход, мм | 16 | 25 | 20 | |||||
| Номинальное давление, МПа | 0,4 | 0,63 | 1,0 | 1,0 | 0,4 | 0,63 | 1,0 | 1,0 |
| Пределы настройки давления воздуха, МПа | 0,2-0,5 | 0,5-0,7 | 0,7-1,0 | 0,7-1,0 | 0,2-0,5 | 0,5-0,7 | 0,7-1,0 | 0,7-1,0 |
| Превышение давления над давлением настройки при котором открывается клапан, не более | 15% давления настройки | |||||||
| Снижение давления по сравнению с давлением настройки, при котором закрывается клапан, не более | 10% давления настройки | |||||||
| Номинальный расход воздуха через клапан, м3/мин | 2,0 | 2,6 | 3,6 | 3,6 | 4,6 | 6,5 | 9,0 | 9,0 |
| Присоединительная резьба | М24х1,5 | G 1/2 | М33х2 | G 3/4 | ||||
| Масса клапана, кг, не более | 0,2 | 0,45 | ||||||
| Основные | |
|---|---|
| Производитель | гидро.рф |
| Гарантийный срок | 12 мес |
| Страна производитель | Россия |
