1. Крепежный винт
2. Пружина
3. Нижняя крышка
4. Прокладка нижней крышки
5. Корпус
6. Уплотнительное кольцо
7. Золотник
8. Компенсационное кольцо
9. Поршень
10. Пилот
11. Уплотнительное кольцо
12. Крепежный винт
|
|

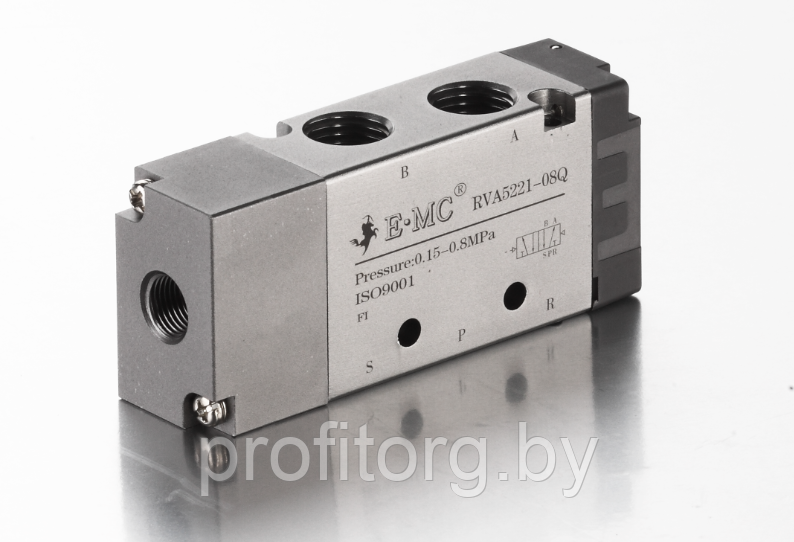

Пневмораспределители 4A110-M5, 4A110-06, 4A210-06, 4A210-08, 4A310-08, 4A310-10, 4A410-15 состоят из корпуса 5 c пилотной частью 10, которые соединены винтом 12. Корпус скреплен с нижней крышкой 3 крепежным винтом 1. Между крышкой и корпусом, для предотвращения утечки воздуха, расположена прокладка 4. Внутри пилотного клапана расположен поршень 9 с компенсационным кольцом 8 и уплотнительным кольцом 11, который при подаче давления в пилотную линию приводит в движение золотник 7 с уплотнительными кольцами 6 и перемещает его в другую позицию, изменяя тем самым схему распределения потоков воздуха. При прекращении подачи давления в линию управления золотник возвращается в первоначальное положение давлением пружины 2, установленной в компенсационном кольце 9.
|
