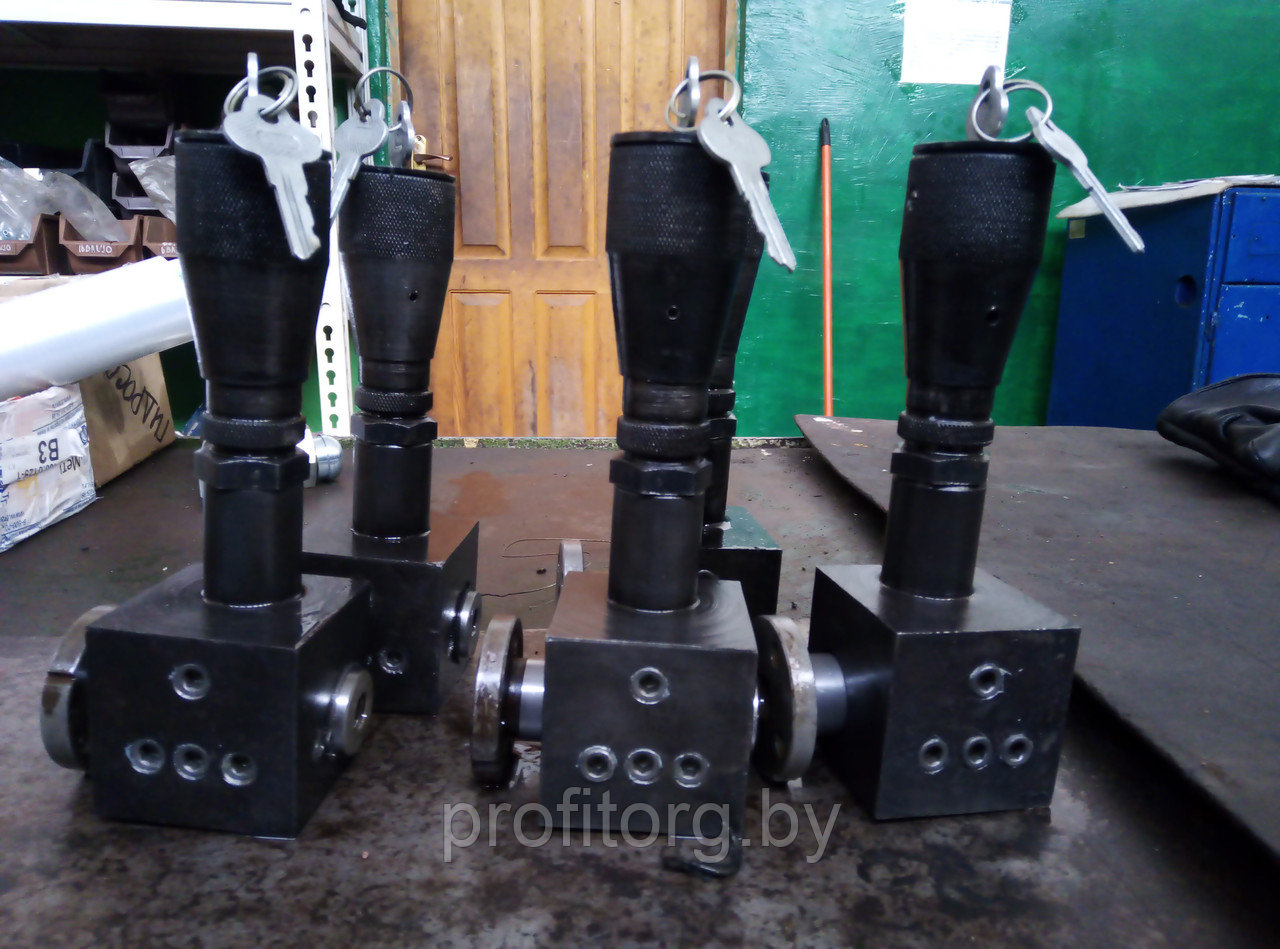

Регулятор П63В2М.43.001

1.     ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

1.1.          Полное наименование изделия – регулятор П63В2М.43.001(далее по тексту «регулятор»).

1.2.          Регулятор предназначен для управления работой пресса и оперативной регулировки давления в поршневой плолости цилиндра пресса.

1.3.          Область применения регуляторов – гидроприводы прессов типа П6328, ПБ6330, ПБ6334А.

1.4.          Габаритные и присоединительные размеры регулятора приведены на рис. 1.

1.5.          Регуляторы работают на минеральных маслах, очищенных не грубее 13 класса чистоты по ГОСТ 17216-71 с кинематической вязкостью от 10 до 400 мм2/с (сСт) и температурой от плюс 0 до плюс 70 градусов Цельсия при температуре окружающей среды от плюс 1 до плюс 45 градусов Цельсия.





Рис.1 Габаритные и присоединительные размеры регуляторов



2.     ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ.

2.1.          Основные технические параметры регуляторов при работе на минеральных маслах вязкость. 30…35мм2/с должны соответствовать данным указанным в табл.2



Таблица 2

Наименование параметров	П63В2М.43.001
Условный проход в мм	4
Давление на входе, Мпа номинальное	32
Давление на входе, Мпа максимальное	35
Минимальное (давление открывания)	2
Расход рабочей жидкости, дм3/мин номинальный	2,5
Расход рабочей жидкости, дм3/мин максимальный	5
Внутренняя герметичность(максимальные внутренние утечки)см3/мин.	Не допускается
90-процентная наработка да полного отказа(надежность), циклов	5х10*6
90-процентный ресурс(долговечность, циклов	10х10*6



3.     КОМПЛЕКТНОСТЬ

Обозначение	Наименование	Количество
П63В2М.43.001	Регулятор в сборе	1
Кольца ГОСТ 9833-73	021-025-25-2-2	2
П63В2М ЭТ	Регуляторы П63В2М.43.001. Этикетка.	1
П63В2М.43.001 РЭ	Регуляторы П63В2М.43.001. Руководство по эксплуатации.	1 на партию.
П63В2М СП	Регуляторы П63В2М.43.001. Свидетельство о приемке.	1



4.     УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

4.1.          Эксплуатацию регуляторов проводите в соответствии с правилами пожарной безопасности и требованиями ГОСТ 12.2.009-80, ГОСТ 12.2.040-79,  ГОСТ 12.2.086-83

4.2.          К обслуживанию регуляторов допускается персонал, ознакомленный с настоящим Руководством по эксплуатации.

4.3.          Разрешается устанавливать регуляторы в гидравлические системы, имеющие предохранительные устройства, настроенные на давление не выше 35МПа.

4.4.          Затяжка крепежных деталей и соединений гидросистемы, находящейся под давлением, запрещается.

4.5.          Течь рабочей жидкости по стыкам и резьбам регулятора не допускается. Запрещается приближаться к месту образования течи гидросистемы, находящейся под давлением. При обнаружении течи необходимо отключить гидросистему от электропитания, убедиться в отсутствии давления и после этого устранить причины её возникновения.

4.6.          Перед началом ремонтных работ или устранения неисправности необходимо обесточить систему и снять давление. Все гидроцилиндры, стоящие вертикально,  должны быть опущены в нижнее положение, или поставлены на упоры, исключающие их перемещения после снятия регулятора.

5.     СОСТАВ, УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ.

5.1.          Регулятор П63В2М(рис.2) предназначен для управления работой пресса и оперативной регулировки давления в поршневой полости цилиндра пресса.

5.2.          Золотник 1 крепится к станине пресса неподвижно, а корпус 2 регулятора может вращаться вокруг оси золотника между крайними положениями «1» и «2». К торцам золотника подключаются два трубопровода, соединяющие регулятор с выходами гидроагрегата.

5.3.          В исходном положении регулятор установлен в положении «2».Для совершения ползуном пресса хода вниз регулятор переводится в положение «1».

5.4.          В положениях «1» и «2» давление подводится только к игле 3, поджатой пружиной 4. Усилие пружины регулируется вращением рукоятки 6.

5.5.          В положении «0» канал 7 золотника совмещается с каналом 6, который через отверстие в корпусе и золотнике соединен со сливом. Таким образом подводящая и сливная магистраль соединяются.

5.6.          Регулятор для защиты от случайной перенастройки снабжен замковым устройством. Для настройки регулятора вставте ключ в отверстие замкового устройства, поверните ключ в направлении против часовой стрелки на ¼ оборота, поверните рукоятку 6 до получения щелчка. Дальнейшим вращением рукоятки(удерживая контрогайку 5) настройте регулятор на нужное давление.
