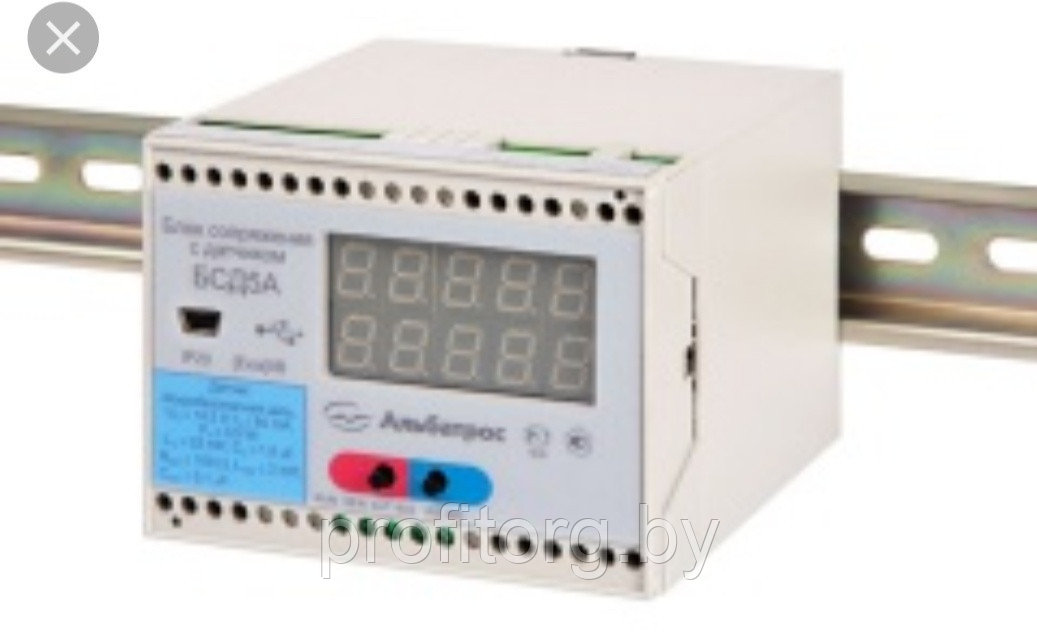

БСД5А, БСД5Н блок сопряжения с датчиком

Блок сопряжения с датчиком БСД5А (в зависимости от типа датчика) предназначается для измерения уровня разных жидкостей, измерения уровня раздела сред многофазных жидких сред, измерения температуры контролируемой жидкости в одной или нескольких точках, производить индикацию избыточного давления в газовой подушке ёмкости, а также может измерять гидростатическое давление, плотность, корректировать измеряемые датчиком уровни с учетом температуры жидкой среды, измерять объем жидкой среды, объем подтоварной воды, плотности и массы жидкости с использованием градуировочной таблицы ёмкости, отображать измеренные параметры на встроенном дисплее и вводить настройки. Блок сопряжения с датчиком БСД5Н (в зависимости от типа датчика) предназначается для индикации измеряемых данных и ввода настроек, а также может считывать результаты измерений при помощи универсальных команд HART-протокола.

Блок сопряжения с датчиком БСД5А работает в качестве вторичного прибора и работает с одним подключаемым к нему датчиком. А блок БСД5Н к себе может подключать не более четырех датчиков с протоколом связи HART и суммарным током потребления датчиков не более 20 мА. Данные блоки также предназначаются для формирования четырех токовых сигналов в диапазоне 0 - 5, 0 - 20, 4 - 20 мА, в которых находятся данные о значениях измеренных характеристик, управления внешними устройствами при помощи двух изолированных ключей с выходом типа «сухой контакт» с программируемыми привязками, порогами и гистерезисами срабатывания, а также для связи с ЭВМ верхнего уровня посредством интерфейса RS-485 и связи с ЭВМ при помощи интерфейса USB.
