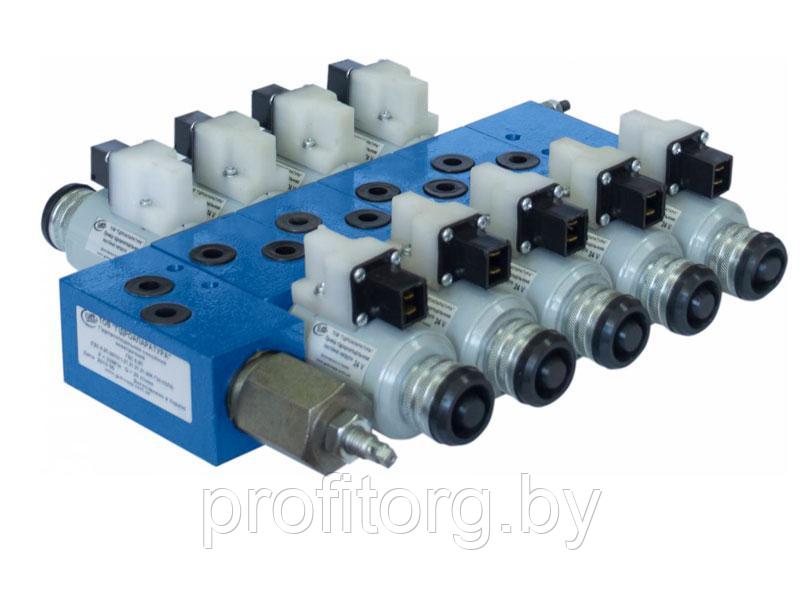

Гидрораспределитель секционный четырехлинейный с электромагнитным управлением предназначен для пуска, изменения направления и остановки потока рабочей жидкости в гидросистемах.
ПРИНЦИП РАБОТЫ
Гидрораспределитель секционный ГЭС 6.3П набран из напорной секции, рабочих секций и секции слива. Напорная и сливная секции имеют линию подвода «Р» и линию слива «Т». Каждая рабочая секция имеет цилиндровые линии «А» и «В» для подключения трубопроводов к цилиндрам. Возможное количество рабочих секций в распределителе. Схема соединения каналов «Р» рабочих секций параллельная.
рис. 1 - Схема электрическая принципиальная ГЕС 6.3П
Условный проход Ду, мм |
6 |
Давление на входе, МПа (кгс/см2) |
32 (320) |
Давление на сливе, МПа (кгс/см2), не более |
6 (60) |
Расход рабочей жидкости, л/мин |
16 |
Напряжение питания электромагнита, В |
|
постоянного тока |
12, 24 |
переменного тока |
110, 220 |
Условия эксплуатации: |
|
положение при эксплуатации |
любое |
|
минеральное масло |
|
25 |
Количество секций |
2…7 |
напорная секция |
рабочая секция |
секция разгрузки |
20-с отверстиями для подвода и слива рабочей жидкости |
0– 34 схема распределения потока |
30–внутри секции каналы слива объединены |
20У- с отверстиями для подвода и слива рабочей жидкости, с предохранительным клапаном прямого действия |
1–34 схема распределения потока с гидрозамком |
31–внутри секции каналы слива объединены и имеют отверстия для подключения трубопровода |
|
2–44 схема распределения потока |
|
|
3–44 схема распределения потока с гидрозамком |
|
Резьба канала Р |
Резьба канала Т |
Резьба каналов Р, Т, П сливной секции: |
Резьба каналов А и В рабочей секции: |
1 - М14×1,5 |
1 - М14×1,5 |
1 - М14×1,5 |
1 - М14×1,5 |
