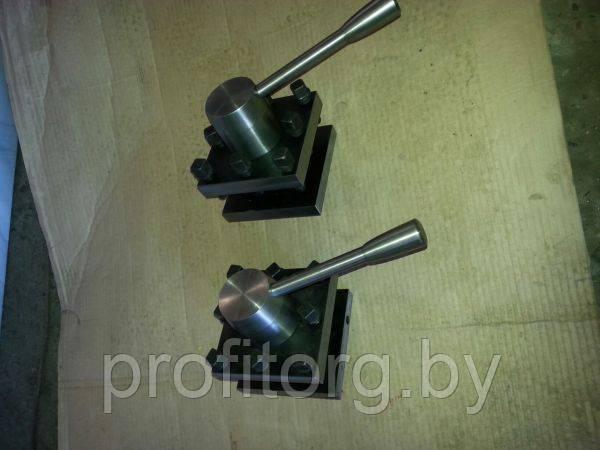

Резцедержатели 16Е16КП, 16Б16 в сборе.
Суппорт предназначен для перемещения во время обработки режущего инструмента, закрепленного в резцедержателе. Он состоит из нижних салазок (продольного суппорта) , которые перемещаются по направляющим станины с помощью рукоятки и обеспечивают перемещение резца вдоль заготовки. На нижних салазках по направляющим перемещаются поперечные салазки (поперечный суппорт) , которые обеспечивают перемещение резца перпендикулярно оси вращения заготовки (детали). На поперечных салазках расположена поворотная плита , которая закрепляется гайкой . По направляющим поворотной плиты перемещаются (с помощью рукоятки) верхние салазки , которые вместе с плитой могут поворачиваться в горизонтальной плоскости относительно поперечных салазок и обеспечивать перемещение резца под углом к оси вращения заготовки (детали). Резцедержатель (резцовая головка) с болтами крепится к верхним салазкам с помощью рукоятки9, которая перемещается по винту . Привод перемещения суппорта производится от ходового винта , от ходового вала, расположенного под ходовым винтом, или вручную. Включение автоматических подач производится рукояткой . Устройство поперечного суппорта показано на рисунке внизу. По направляющим продольного суппорта ходовым винтом , оснащенным рукояткой , перемещаются салазки поперечного суппорта. Ходовой винт закреплен одним концом в продольном суппорте , а другим - связан с гайкой (состоящей из двух частей и клина ), которая крепится к поперечным салазкам . Затягивая винт , раздвигают(клином гайки и , благодаря чему. выбирается зазор между ходовым винтом и гайкой . Величину перемещения поперечного суппорта определяют по лимбу . К поперечному суппорту крепится (гайками ) поворотная плита , вместе с которой поворачиваются верхние салазки и резцедержатель . На некоторых станках на поперечных салазках устанавливается задний резцедержатель для проточки канавок, отрезки и других работ, которые могут быть выполнены перемещением поперечного суппорта, а также кронштейн 3 с щитком 4, защищающим рабочего от попадания стружки и смазочно-охлаждающей жидкости.
Подробнее: https://pzso24.com/p286215094-reztsederzhatel-16e16kp-16b16.html- Цена: Цену уточняйте
