Комплект состоит из блоков управления БК-2К, БК-2П, коробки разветвителей КРВ-1 и подвесного кнопочного поста, предназначается для управления электрическими кранами, оборудованными взрывозащищенными талями грузоподъемностью до 0,05 МН (5тс).
Аппараты комплекта имеют маркировку взрывозащиты в соответствии с таблицей 1 и согласно маркировке могут применяться во взрывоопасных зонах всех классов в соответствии с гл. 7.3 ПУЭ и другими нормативно-техническими документами, определяющими применяемость электрооборудования во взрывоопасных зонах.
Блоки управления БК-2К имеют искробезопасные цепи управления с уровнем взрывозащиты «ia», к которым могут подключаться серийно выпускаемые датчики, кнопки, концевые и путевые выключатели, которые соответствую требованиям п. 7.3.72 гл. 7.3 ПУЭ и могут уcтанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
ПРНЦИП РАБОТЫ
Блок БК-2П состоит из корпуса, крышки, разъединителя, автоматического выключателя, установленного на панели, рукоятки и двух вводных устройств. Передача движения от рукоятки на вал разъединителя осуществляется через промежуточный валик и блокировочный ключ. Блокировочный ключ из гнезда можно извлечь только при выключенном разъединителе. При вынутом ключе разъединитель включить нельзя так как нет связи между рукояткой и промежуточным валиком. Этим достигается блокировка разъединителя в выключенном положении. На торцевой стороне блокировочного ключа крепится гнездо под головку специального блока. Вводное устройство состоит из: изоляционной колодки с проходными зажимами, корпуса, подвижного гнезда, уплотнительных резиновых колец, нажимной втулки.

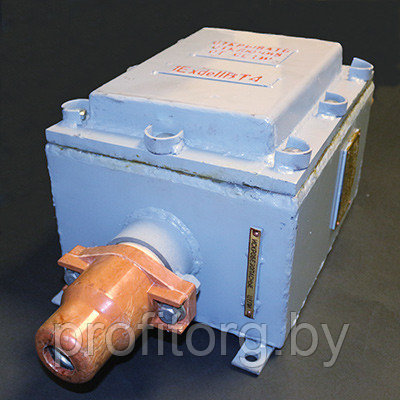

Блок управления БК-2К состоит из взрывонепроницаемого корпуса и крышки, блока аппаратуры и трех вводных устройств. Конструкция вводных устройств одинакова с описанными в блоке БК-2П. На блоке аппаратуры размещены: реверсивный контактор, контактор дистанционного отключения, искробезопасный блок, 2 трансформатора и предохранители. Разветвительная коробка КРВ-1 состоит из: корпуса, крышки, клеммников, изоляционных пластин. На корпусе размещено 8 вводов. Кнопочный пост выполнен на базе кнопочного поста ПКТ-60. Пост общепромышленного исполнения.
Наименование параметра | Значение | ||
БК-2П | БК-2К | КРВ-1 | |
Номинальное напряжение переменного тока, В | 380; 400; 415; 440 | ||
Номинальный ток, А | 40 | 25 | 63 |
Номинальный ток фазных расцепителей (JN)максимального тока, А | 40 | – | – |
Ток отсечки электромагнитных расцепителей, А | 3 JN | – | – |
Напряжение цепей управления, В, не более | – | 13 | – |
Ток короткого замыкания в цепях управления, мА, не более | – | 58 | – |
Частота переменного тока, Гц | 50;60 | ||
Продолжительность включения, % | 25 | ||
Защита от воздействия окружающей среды | IP54 | IP54 | IP55 |
Масса, кг | 36 | 34 | 13,3 |
- Цена: Цену уточняйте
