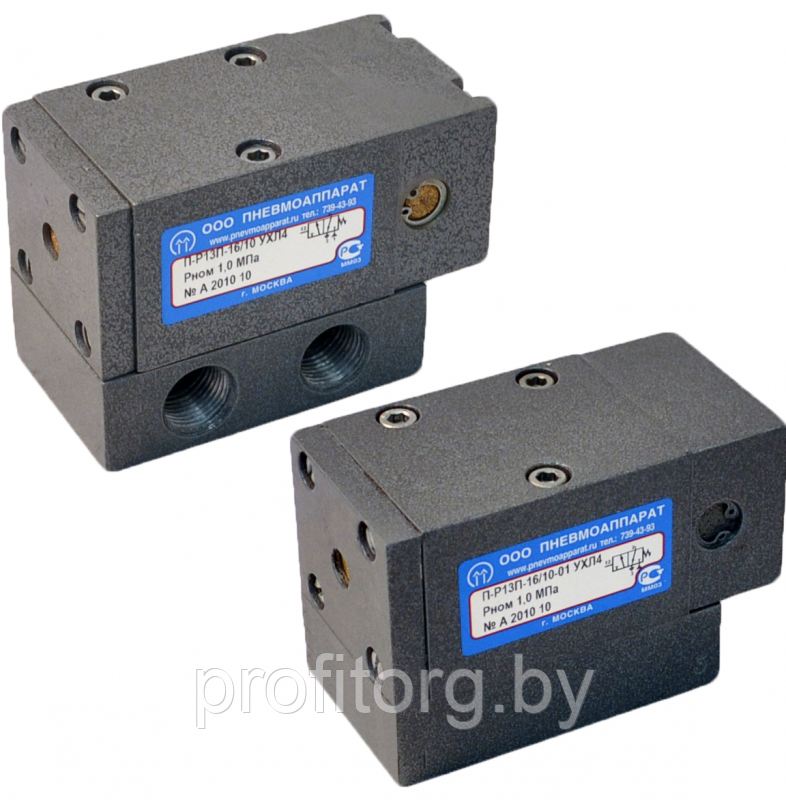

Пневмораспределитель П-Р13П

Пневмораспределитель П-Р13П

Цену уточняйте

  • В наличии
  • Оптом и в розницу
+375(29) 111 00 74
  • +375(17) 388 10 07

Заказ только по телефону

Пневмораспределитель П-Р13П Пневмораспределитель П-Р13П
Цену уточняйте
В наличии
+375(29) 111 00 74
  • +375(17) 388 10 07
  • График работы
  • Адрес и контакты
Описание
Характеристики
Информация для заказа

Описание товара:

П-Р13П  пневмораспределитель 3/2 типа П-Р13П  с пневматическим односторонним управлением

пневмораспределители 3/2 типа П-Р13П с условным проходом  12; 16; 20; 25; 32 и 40 мм, трёхлинейные, двухпозиционные с пневматическим односторонним управлением и пружинным возвратом в исходное положение, предназначены для переключения пневматических сигналов в пневмоприводах  различного назначения, имея  большие диаметры условных проходов пневмораспределители типа П-Р13П  рассчитаны на работу с цилиндрами больших диаметров (до 250мм), обеспечивая высокие скорости перемещения штока цилиндра, распределители П-Р13П изготавливаются в нормально-закрытом исполнении (НЗ), но могут быть использованы как и нормально-открытые (НО), присоединение пневмораспределителей или стыковое, с плитой (индекс 01 в структурной схеме обозначения )трубы вниз, или резьбовое (без индекса  в структурной схеме обозначения ) с плитой, и боковым (трубы в стороны) расположением отверстий, при подаче давления управления  сжатый воздух перемещает клапанный узел, при этом выходной канал  соединяется с каналом питания, а атмосферный канал отсекается, после снятия давления клапанный узел с поршнем возвращается в исходное положение, так как пневмораспределители типа П-Р13П  имеют пружинный возврат  клапанного узла в исходное положение они могут быть установлены в любом пространственном положении, при стыковом монтаже пневмораспределители П-Р13П крепятся четырьмя винтами М4 через отверстия в корпусе на специальную плиту с выполненными в ней рабочими каналами, уплотнение рабочих каналов обеспечивается резиновыми кольцами, находящимися в цековках основания, рабочая среда  сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре 50°С,климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150, виброустойчивость и вибропрочность соответствуют II степени жесткости по ГОСТ 28988

выпускаемые исполнения П-Р13П-12/10;П-Р13П-16/10;П-Р13П-20/10;П-Р13П-25/10;П-Р13П-32/10;П-Р13П-40/10;П-Р13П-16/10-01;П-Р13П-25/10-01;П-Р13П-40/10-01

скачать описание распределителей П-Р13П-12/10….. П-Р13П-40/10-01

основные технические характеристики пневмораспределителей 3/2 типа П-Р13П с пневматическим  односторонним управлением

параметры

исполнения

П-Р13П-12/10

П-Р13П-16/10

П-Р13П-16/10-01

П-Р13П-20/10

П-Р13П-25/10

П-Р13П-25/10-01

П-Р13П-32/10

П-Р13П-40/10

П-Р13П-40/10-01

условный проход, мм

12

16

16

20

25

25

32

40

40

номинальное давление, МПа

1,0

минимальное рабочее давление, МПа, не более

0,25

минимальное давление управления, МПа, не более

0,2

пропускная способность, Kv*, м3/ч, не менее

3,7

3,7

3,7

9,3

9,3

9,3

15,0

15,0

15.0

максимальное число срабатываний в минуту, не менее

450

450

450

450

450

450

200

200

200

масса, кг, не более

К3/8"

К1/2"

стыковое

К3/4"

К1"

стыковое

К1 ¼"

К1 ½"

стыковое

масса, кг, не более

1,46

1,46

1,42

3,27

3,27

3,17

7,6

7,6

7,1

образец записи при заказе распределителя П-Р13П-25/10 УХЛ 4  с пневматическим управлением, с условным проходом 25 мм, резьбовое присоединение пневмолиний, климатического исполнения УХЛ, категории размещения 4

пневмораспределитель П-Р13П-25/10 УХЛ 4

Основные
СоединениеРезьбовое
