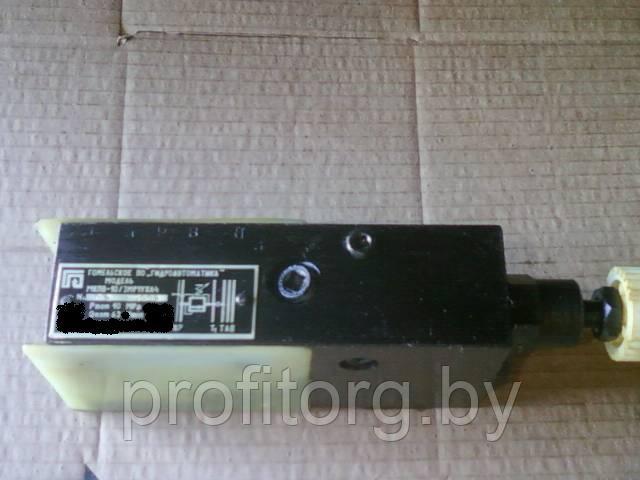

Клапан МКПВ-10/3МР1

Клапан МКПВ-10/3МР1

Цену уточняйте

  • В наличии
  • Оптом и в розницу
+375(29) 111 00 74
  • +375(17) 388 10 07

Заказ только по телефону

Клапан МКПВ-10/3МР1Клапан МКПВ-10/3МР1
Цену уточняйте
В наличии
+375(29) 111 00 74
  • +375(17) 388 10 07
  • График работы
  • Адрес и контакты
  • Производитель и гарантия
Описание
Характеристики
Информация для заказа

Применение гидроклапанов модульного монтажа МКПВ10/3МР1, МКПВ10/3МР2, МКПВ10/3МР3упрощает изготовление гидроприводов, позволяет предельно сократить число трубопроводов, открывает широкие возможности для модернизации оборудования. Вместе с тем, аппараты модульного монтажа имеют большое число уплотнительных стыков; в ряде случаев их технические характеристики ниже, чем у стыковых аппаратов; ограничена их номенклатура; требуется применение специальных стяжек из стали с авр > 1000 МПа.
     Предохранительные клапаны МКПВ-10/ЗМ по ТУ2-053-1758—85 при перегрузке пропускают масло из отверстия Р в отверстие Т (Т1 или T2 в аппаратах МКПВ-10/ЗМ); отверстия A и В (для МКПВ-10/ЗМ возможно T2) используются для сквозного прохода масла от других аппаратов. Клапан МКПВ-10/ЗМ состоит из следующих основных деталей и узлов: корпуса 1, гильзы 3, клапана 2, пробок 4 и 7, пружины 5 и вспомогательного клапана 6.

Структура условного обозначения гидроклапанов МКПВ-10/3М

МКПВ - 10 / 3   М   Р 1 УХЛ4


Климатическое исполнение и категория размещения

Исполнение по давлению настройки:
1 - 0,5...12,5 МПа
2 - 2...25 МПа
3 - 5...35 МПа

Исполнение по виду регулировочного устройства:
Р - рукоятка
В - с регулировочным винтом с головкой под ключ
К - с замковым устройством
П - с защитным колпачком и опломбированием

М - модульного исполнения

3 - номинальное давление на входе 32 МПа

Условный проход 10 мм

Клапан предохранительный модульного монтажа

Основные параметры гидроклапанов МКПВ-10/3М

Обозначение Гидроклапан МКПВ10/3МР1
Гидроклапан МКПВ10/3МВ1
Гидроклапан МКПВ10/3МК1
Гидроклапан МКПВ10/3МП1
Гидроклапан МКПВ10/3МР2
Гидроклапан МКПВ10/3МВ2
Гидроклапан МКПВ10/3МК2
Гидроклапан МКПВ10/3МП2
Гидроклапан МКПВ10/3МР3
Гидроклапан МКПВ10/3МВ3
Гидроклапан МКПВ10/3МК3
Гидроклапан МКПВ10/3МП3
Условный проход, мм 10
Давление настройки, МПа 0,5...12,5 2...25 5...35
Расход рабочей жидкости ном. / макс. / мин., л/мин 63 / 100 / 3
Изменение давления настройки при изменении расхода от номинального до минимального не более, МПа 0,7 1,2 1,5
Масса клапана не более, кг 3,65
Примечание: превышение давления настройки при мгновенном возрастании давления не более 10%
Основные
Страна производительРоссия
СостояниеНовое
  • Цена: Цену уточняйте
